矢量图

石油领域的矢量图绘制是以数学坐标描述图形元素（点、线、面），实现无限缩放无失真、数据与图形联动的专业制图技术，核心用于地质 / 油藏静态分析、开发动态监测与工程设计，是数据可视化与成果交付的关键环节。以下从核心概念、应用场景、常用工具、绘制流程与关键技术、行业标准五个方面展开说明。

一、核心概念与价值

矢量图本质：以坐标点、线段、曲线、多边形等几何图元及数学公式定义图形，区别于像素位图，缩放时不失真，且可直接关联勘探开发数据（如井口坐标、地层深度、储量数据），实现 “数据即图形、图形即数据”。

核心价值：

（1）保证图件精度与标准化，适配论文发表、储量申报、井位设计等合规场景。

（2）支持动态更新：数据变更时图形自动刷新，提升油藏动态分析效率。

（3）便于多软件交互与协同：可导出 DXF、EMF、SVG 等通用格式，适配 GIS 与油藏建模平台。

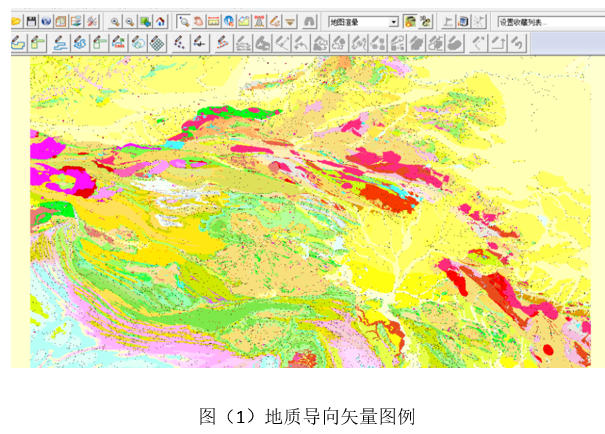

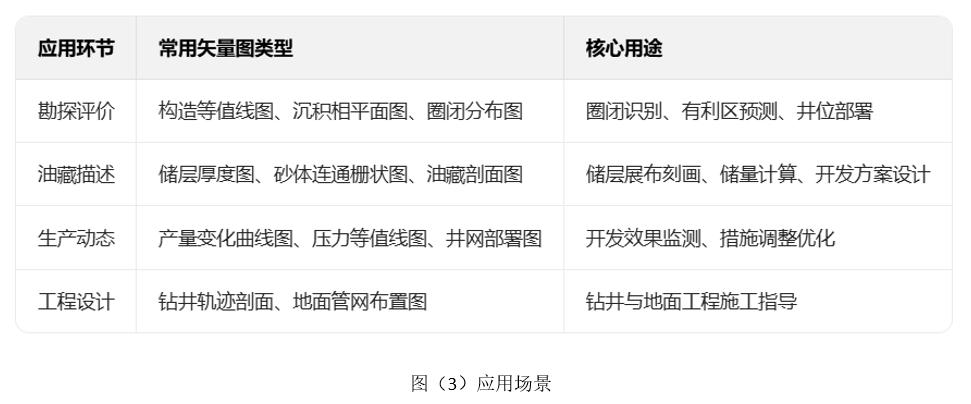

二、典型应用场景

三、常用工具与选型

四、绘制流程与关键技术

数据准备：

（1）整理基础数据：地震解释层位、钻井分层、测井曲线、生产动态数据等。数据分类：点（井口、控制点）、线（断层线、等值线）、面（相带、含油区）。

（2）矢量化实现

自动矢量化：基于 GeoMap、GPTMap 等平台，通过插值（克里金、反距离加权）生成等值线，一键成图。

半自动 / 手动矢量化：扫描图纸后，用 MAPGIS、金双狐等工具追踪线 / 面要素，修正拓扑错误。

（3）编辑与规范

符号标准化：调用行业符号库（如岩性花纹、地质代号），统一字体、线型、颜色。

（4）拓扑检查：确保断层线、工区边界等面状要素无重叠 / 缝隙，保证储量计算精度。

（5）输出与共享

导出 DXF、SVG 用于 CAD/GIS 交互；导出 PDF 用于汇报；发布至协同平台实现 “制即分享”。

五、关键技术与行业标准

（1）数图联动：图形编辑实时反馈至原始数据，避免数据与图形不一致，如 GeoMap 4.0 的 “数据 + 模板” 一键成图。

（2）符号库定制：按石油行业标准（如 SY/T 5609-202X）制作岩性、构造、测井等专业符号，支持批量调用与共享。

（3）插值与构网：自动追踪构网生成等值线，内置克里金、趋势面等算法，适配不同地质条件。

（4）拓扑与精度控制：建立面状要素拓扑关系，保证图形合规性，满足储量申报与审计要求。

六、总结与建议

矢量图绘制已从传统 “手工清绘” 升级为 “数据驱动 + 智能成图”，优先选用专业石油制图软件（如 GeoMap、GPTMap）以兼顾效率与标准化；通用工具（Illustrator、ArcGIS）则用于后期美化与空间分析。若需适配企业标准，建议建立统一符号库与模板库，实现协同制图与成果快速复用。
