喷嘴介绍
喷嘴介绍
石油工程中的喷嘴，是一种设计用于在极端高压、高磨蚀性、高腐蚀性环境下，将流体的压力能高效转化为动能，形成高速射流的精密装置。它们通常由高强度、高耐磨材料（如碳化钨、陶瓷、特种合金）制成。
一、主要应用领域及功能

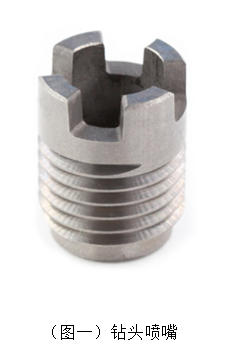

1. 钻井工程：钻头喷嘴（如图一）
功能：
（1）清洗井底：高速射流直接冲击井底，及时清除岩屑，防止钻头重复切削，提高机械钻速。
（2）冷却钻头：流经钻头，带走因摩擦产生的大量热量，保护钻齿和轴承。
（3）辅助破岩：在坚硬地层，高速射流产生的“水锤压力”可以辅助机械齿破碎岩石，特别是在PDC钻头中效果显著。
（4）水力参数优化：通过调整喷嘴组合（直径、数量、类型），可以优化钻头压降、射流冲击力和排量，是实现“优选参数钻井”的关键。
类型：
普通直喷嘴：最基础的类型。
脉冲/振荡喷嘴：产生不连续的振荡射流，能产生更强的瞬时冲击力，清岩效果更好。
锥形喷嘴、反喷嘴：用于改变流场方向，优化井底流场分布。

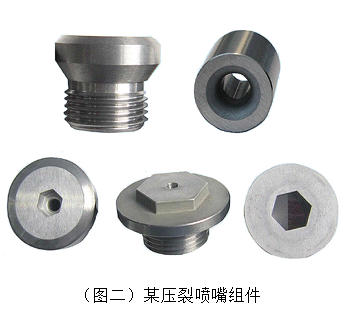

2. 完井与增产：压裂喷嘴
主要用于水力压裂作业中。
功能：
（1）射开套管和水泥环：在水平井分段压裂中，射孔枪或喷砂射孔器上的喷嘴产生的高速含砂射流，能在套管和水泥环上切割出清洁的孔眼通道。
（2）形成主裂缝：射流进入地层后，在预定位置起裂并延伸形成主裂缝。
特点：需要承受更高的压力（可达100MPa以上）和携砂液中支撑剂（石英砂、陶粒）的极端磨损。孔径和相位角设计非常精密。
3. 井下工具：节流喷嘴
用于各种井下工具中，作为流动控制元件。
功能：
（1）产生压降：在涡轮钻具、螺杆钻具中，为驱动涡轮或马达提供必要的压力差。
（2）控制流量：在投球滑套、压差滑套等工具中，通过设计特定直径的喷嘴来控制开启压力。
（3）测量流量：作为文丘里流量计的组成部分，用于生产测井。
4. 地面集输与加工
功能：

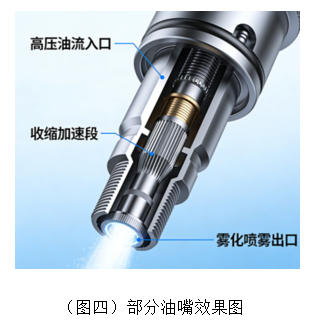

（1）喷雾：在脱水、脱盐工艺中，将破乳剂雾化，提高混合效率。
（2）喷射：在喷射泵中作为动力喷嘴，用于抽吸或混合流体。
（3）消防与清洗：用于油气处理厂的消防系统和设备清洗。
二、关键技术参数与设计考量
1、材料耐磨性：抵抗地层岩屑、支撑剂冲刷的能力，直接决定寿命。碳化钨是黄金标准。
2、材料耐腐蚀性：抵抗钻井液、地层水、酸性流体（如含H₂S、CO₂）腐蚀的能力。
3、射流能量效率：将压力能转化为动能的效率，与喷嘴内部流道型线设计密切相关（如流线型、锥形等）。
4、射流特性：包括速度、冲击力、扩散角、核心段长度等。不同的作业需求需要不同的射流特性。
5、尺寸与配合：必须与钻头体、工具本体精密配合，承受高压而不泄漏或脱落。
