变径闸板

变径闸板是石油钻井作业中用于井控装置的关键部件，具有动态调节密封直径的特性。其核心技术通过双内径设计实现对不同规格油管的适配，采用液压驱动系统控制闸板总成的径向移动，使变径胶芯受压产生形变形成环形空间密封。该技术通过异型凸轮结构与半环形铁件的组合机构，实现单套装置适配多尺寸管柱的功能需求。

一、结构组成

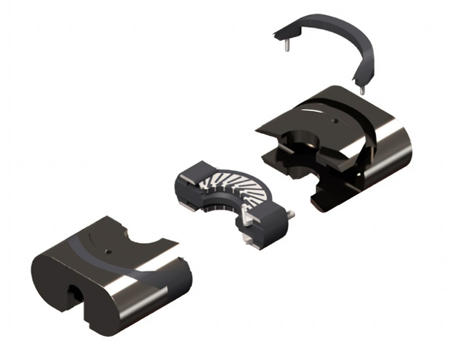

变径闸板卡瓦采用双内径设计，包含粗细两种规格油管夹持面；变径闸板总成由异型凸轮结构铁件、垫铁、活动杆构成联动机构；顶部胶芯与变径胶芯采用对称式布置，形成半环形啮合结构；闸板本体配备对中导向槽，确保移动轨迹精确度达±0.5mm。

二、工作原理

通过液压系统驱动活塞推进闸板总成沿导向槽移动，使变径胶芯受闸板本体挤压产生径向变形。当液压压力达到15MPa时，胶芯与油管外壁形成接触压强，实现管柱与套管环空的动态密封。

特殊设计的异型凸轮机构可将液压推力转换为径向扩张力，使单套变径胶芯适应73mm至89mm的油管尺寸变化。该机构最大可补偿管柱直径偏差达13%，较传统固定闸板提升密封效率42%。

三、技术优势

单套装置适配多种规格油管，减少现场更换频率达67%；模块化结构设计提升安装效率；防误操作联动机构避免人为失误造成的密封失效；耐温性能达-45℃至150℃，适应深层油气开采环境。

四、应用场景

主要应用于存在多规格管柱交替作业的钻井现场，特别适用于以下工况：

1.复合管柱试压作业时的动态密封

2.连续油管与常规油管的交叉作业

3.海上平台受限空间的井口控制

4.高温高压井的应急关井操作

2024年新型液动变径油管夹紧防喷器的研发（专利申请号CN104712284A），通过集成变径闸板技术实现了防喷器组的轻量化改造，整体重量降低28%的同时，开关响应时间缩短至3秒内。该技术突破标志着变径闸板从单一密封元件向智能井控系统核心部件的发展转型。
