钻井连续循环系统
钻井连续循环系统
钻井连续循环系统
Continuous Circulation System, CCS
核心：
在接单根、起下钻等常规必须停泵的工序中，保持钻井液连续循环，不中断井底流场，从而稳定井底压力、防止岩屑沉降、避免井壁失稳、井漏、井涌等复杂事故。
一、传统钻井为什么需要 CCS？
常规接单根流程：
停泵 → 卸顶驱 → 卸扣 → 接新单根 → 上扣 → 开泵恢复循环
这个过程会带来三大致命问题：
1. 井底压力剧烈波动
• 停泵 → 环空液柱压力下降
• 开泵 → 激动压力骤增
在窄密度窗口、高压低渗、易漏易塌地层，极易：
• 压裂地层 → 井漏
• 压力不足 → 溢流、井涌
• 压力反复冲击 → 井壁垮塌
2. 岩屑床形成与卡钻
• 循环停止 → 岩屑迅速沉降
• 水平段、大位移井尤为严重
• 形成岩屑床 → 卡钻、憋泵、埋钻具
3. 井下工具寿命受损
• LWD/MWD 随钻测量工具温度升高
• 螺杆钻具因停泵冷却不均
• 反复启停冲击损坏密封与轴承
CCS 就是为了从根本上消除 “停泵” 这一动作。
二、连续循环系统（CCS）整体结构
整套系统由 4 大核心单元 + 配套接口 组成。

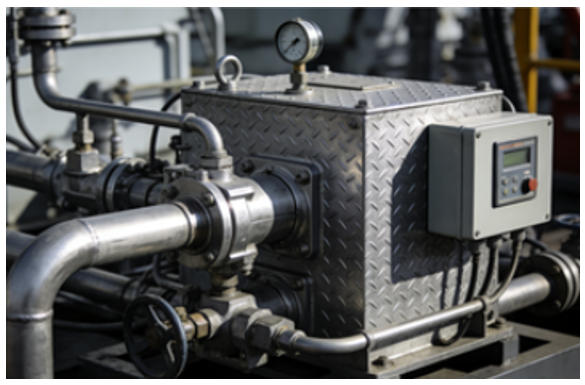

1. 井口主机装置
安装在转盘面 / 套管头上方，替代部分常规井口工具。
主要部件：
• 上、下密封腔
内部橡胶或金属密封，包裹钻杆，形成高压密闭循环空间。
• 旁通流道接口
钻井液从侧面注入钻杆内孔。
• 动力卡瓦
液压驱动，承接整个钻柱重量，接单根时无需钻台吊卡反复操作。
• 自动上卸扣钳组
主钳 + 背钳，自动完成钻杆拧卸。
• 导向与对中机构
保证钻杆居中，密封可靠。

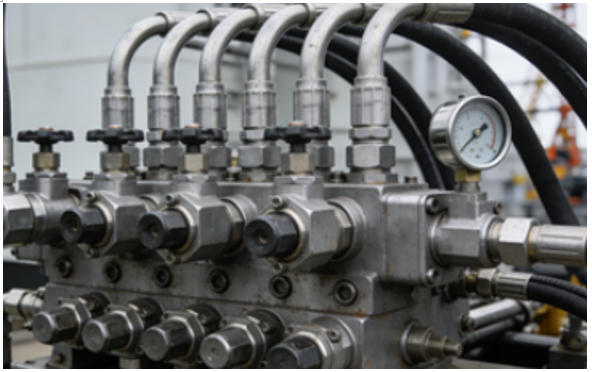

2. 高压分流管汇系统
负责不停泵切换流道，是 CCS 最关键的液压逻辑。
两条关键流道：
1. 主循环流道
顶驱 → 钻杆内孔 → 井底 → 环空返回
2. 旁通循环流道
分流管汇 → 井口主机侧口 → 钻杆内孔 → 井底
管汇上配置：
• 高压球阀
• 溢流保护
• 压力传感器
• 节流与泄压支路

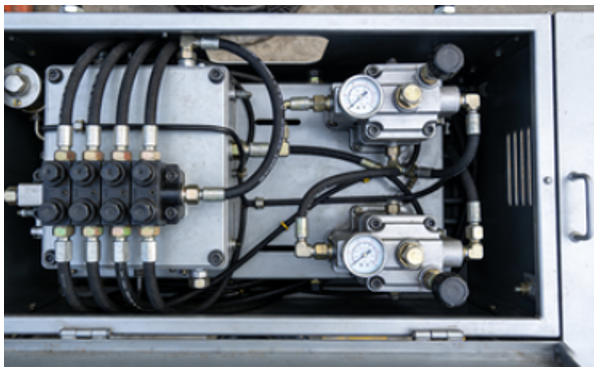

3. 液压动力单元
• 提供高压液压油
• 驱动卡瓦、钳头、密封腔、阀门执行机构
• 带应急蓄能器，断电仍可安全解锁

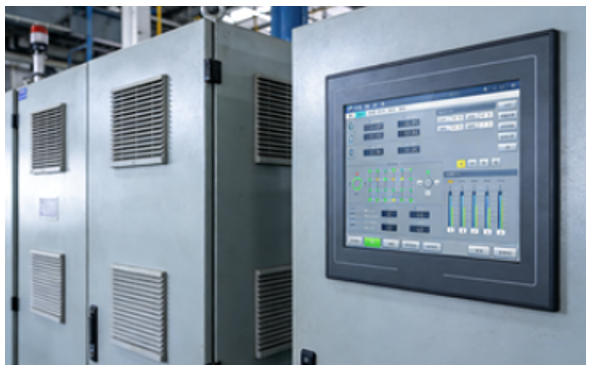

4. 司钻控制系统（电控柜 + 触摸屏）
• 全自动 / 半自动接单根程序
• 压力、流量、阀门状态实时监控
• 互锁保护：防止误操作导致井控风险
• 可与顶驱、司钻控制台联动
三、CCS 接单根详细工作流程
整个过程钻井泵始终不停。
阶段 1：正常钻进
钻井液走主循环通道
泵 → 立管 → 顶驱 → 钻杆 → 井底 → 环空返出
阶段 2：准备接单根
1. 钻至单根长度，停止钻进
2. 钻柱坐于动力卡瓦，承载全部重量
3. 顶驱停止旋转，准备卸扣
阶段 3：流道切换（关键不停泵步骤）
1. 关闭顶驱内部止回阀
2. 缓慢关闭主循环管路阀门
3. 同步打开旁通循环阀门
4. 钻井液从井口主机侧面进入钻杆内孔
→ 此时循环完全连续，无中断、无压力尖峰
阶段 4：卸扣 + 接新单根
1. 背钳咬住下方钻杆
2. 主钳卸开接头
3. 吊单根、对中、上扣
4. 扭矩自动控制上扣
阶段 5：切回主循环
1. 关闭旁通阀
2. 打开主循环阀
3. 打开顶驱止回阀
4. 松开动力卡瓦，恢复正常钻进
全程钻井泵排量基本不变，井底压力波动＜0.02～0.05 g/cm³
四、连续循环短节 CCJ
有些场合不用整套 CCS 设备，而是用 连续循环接头 / Continuous Circulation Joint。
结构：
• 一个带侧孔三通阀的特殊钻杆接头
• 接单根时，将高压软管接到侧孔
• 钻井液从侧孔流入，断开顶驱接新杆
优点：
• 设备简单、成本低
• 不需要大型井口主机
缺点：
• 需人工接软管
• 自动化程度低
• 安全性略低于完整 CCS
五、CCS 带来的核心优势（详细版）
1. 井控安全性大幅提升
• 井底压力（BHP）基本恒定
• 杜绝停泵导致的负压溢流
• 杜绝开泵激动压力导致井漏
• 特别适合：
o 窄密度窗口井
o 高温高压气井
o 深水钻井
o 欠平衡 / 空气钻井
2. 彻底解决岩屑床问题
• 循环不中断 → 岩屑持续上返
• 水平段、大位移井不再容易沉砂
• 显著降低卡钻概率
3. 提高机械钻速 & 缩短周期
• 省去反复停泵、开泵、循环排气时间
• 减少复杂事故导致的非生产时间 NPT
• 减少划眼、处理复杂的时间
4. 保护井下工具
• LWD/MWD 温度更稳定
• 螺杆钻具无骤冷骤热
• 减少脉冲器、仪器损坏
5. 改善井壁质量
• 减少压力波动对井壁的冲刷与失稳
• 井径更规则，有利于固井质量
六、适用井型（非常明确）
• 长水平段水平井（页岩气、致密油）
• 大位移井
• 深井、超深井
• 高压高温（HTHP）井
• 窄密度窗口井
• 易漏、易塌、敏感性地层
• 深水钻井
• 欠平衡钻井、气体钻井
七、与常规钻井对比总结
项目 |
常规钻井 |
连续循环系统 CCS |
|---|---|---|
接单根是否停泵 |
必须停泵 |
不停泵，连续循环 |
井底压力波动 |
大，易井漏 / 溢流 |
极小，压力平稳 |
岩屑沉降 |
严重，易卡钻 |
基本无沉降 |
井控风险 |
较高 |
显著降低 |
适用复杂地层 |
受限 |
适合窄窗口、HTHP、深水 |
设备成本 |
低 |
较高 |
操作自动化程度 |
人工为主 |
全自动 / 半自动 |
