套铣筒

套铣筒的定义

套铣筒（英文通常称为 section mill 或 casing section mill）是一种井下修井专用工具，用于对套管进行定段铣削、开窗或打捞落物。它通过旋转和液压或机械驱动铣齿将套管切削打开，方便进行后续侧钻、测井或清除卡钻工具。

核心结构与工作原理

上接头：与钻柱或工作工具串连接；

筒体：承受扭矩和井下压力；

铣鞋/铣头：底端带有硬质合金（通常为碳化钨）镶齿，用于切削套管；

液压活塞或机械机构（有的设计）：在泵压或旋转下使铣齿伸出展开、压入套管形成窗口。

工作原理：工作时，工具下放到目标段，开启泵压或旋转后，刀片打开并开始铣切，工具被连续回收或下冲，逐步切除套管并形成窗口，甚至在损管段使用偏心设计可提升效率。

________________________________________

常见类型简介

1. 机械可伸缩式

由弹簧和活塞控制刀片伸展；结构相对简单，维护方便。

2. 液压锻铣型

内置水力活塞，载液开启铣片，适合大孔径铣削或高效开窗作业。

3. 偏心型套铣筒

铣头或铣鞋偏心设计，旋转时能不断“拨动”套管内的落物，提升进入效率，适用于偏斜、损坏、错断套管井段。

________________________________________

图示说明

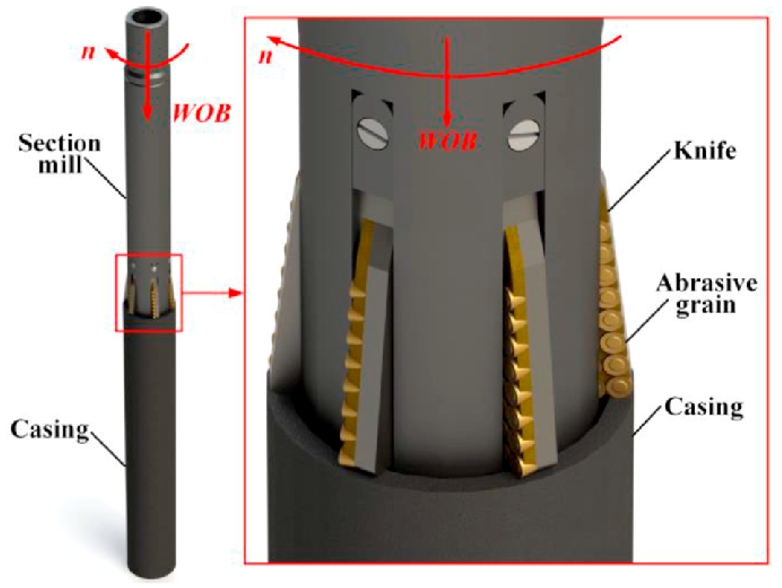

图①（红色箭头示意）：展示刀片受压切入套管，形成铣削窗口。

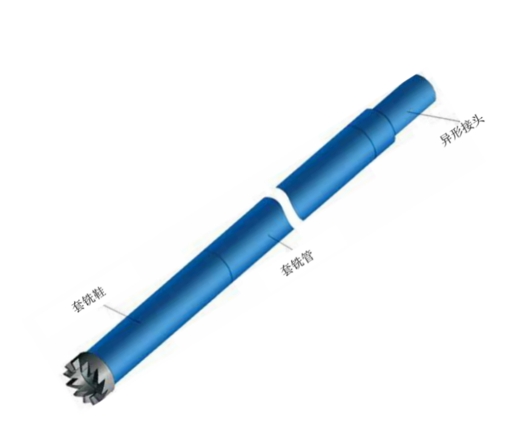

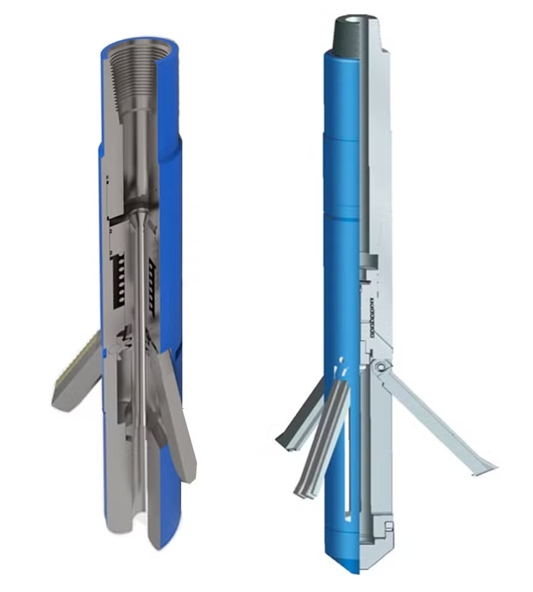

图②（蓝色铣筒实物）：机械伸缩铣筒的结构示意，含起铣鞋、刀片和油压通道。

图③（P&A 废弃井作业图）：在井筒清理、扩孔或废弃井打开窗口中的应用场景。

应用场景与选型建议

应用场景	推荐模型	原因
简单套管段切除、开窗	机械可伸缩铣筒	结构简单、成本低
高效开大窗口，减少工具次数	液压锻铣型	省时高效、一趟开窗
套管错位、弯曲、落物卡钻情况	偏心型套铣筒	偏心结构更具进入力
同时处理铣削 + 打捞	一体化套铣打捞工具	一次完成铣断并倒扣卡具
