邻井距离扫描
邻井距离扫描是比较两口井(设计井与设计井、设计井与实钻井、实钻井与实钻井)相对位置的一种方法,一般包括水平距离扫描、法面距离扫描和最近距离扫描方法。为定向井井眼轨迹中靶、防止两井交叉相碰提供计算依据。 邻井距离扫描模块提供了上述三种距离扫描方法,具体计算如下:
1, 导入数据

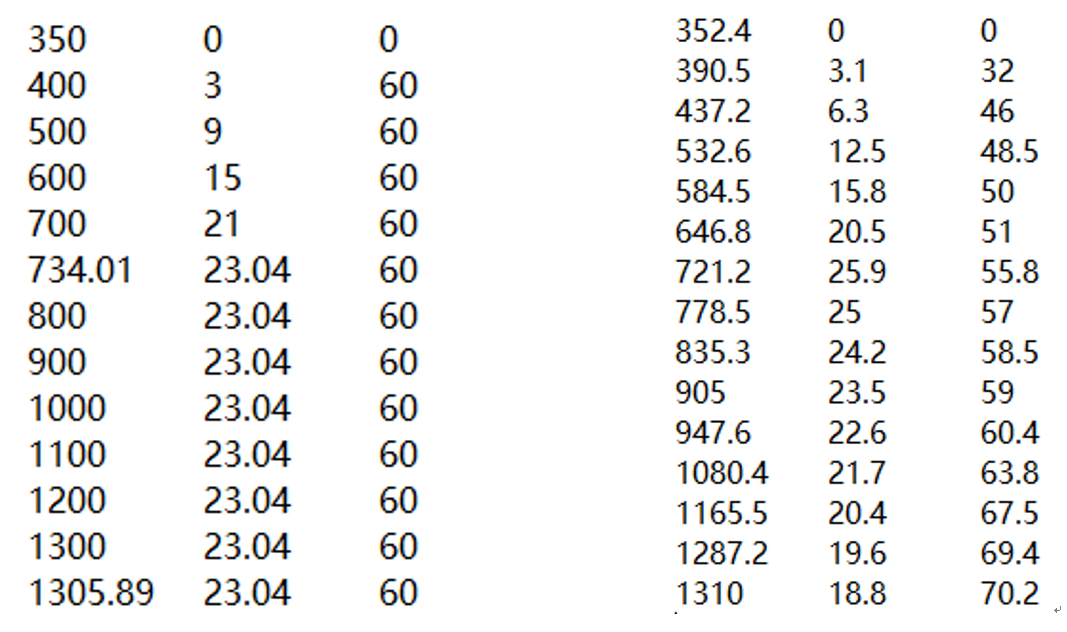

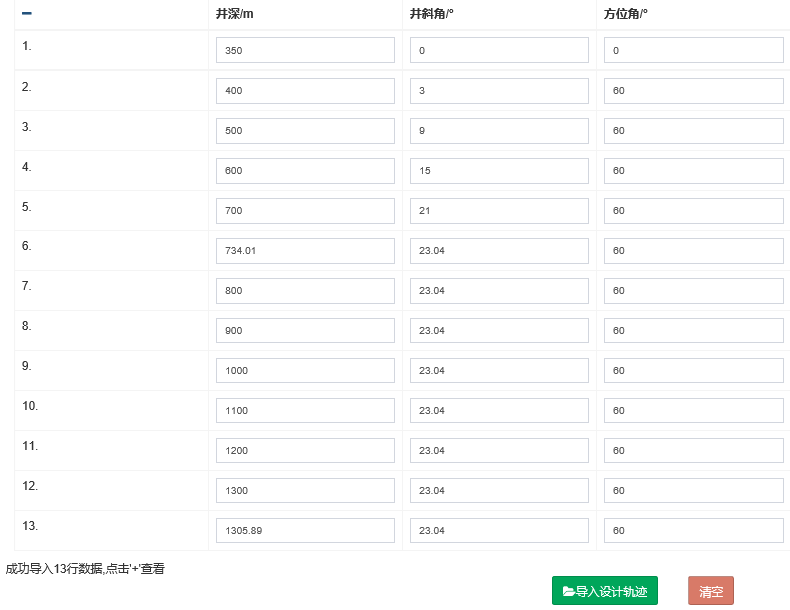

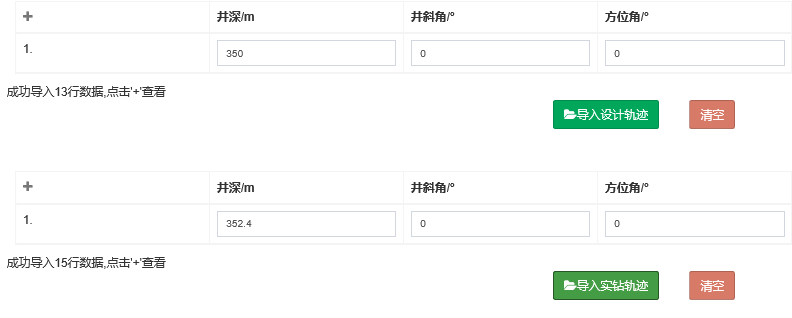

分别导入两口井的txt格式数据,数据之间用空格隔开。数据的三列分别为井深、井斜角和方位角。将txt文件导入后可以点开加号查看每一组数据的具体情况。

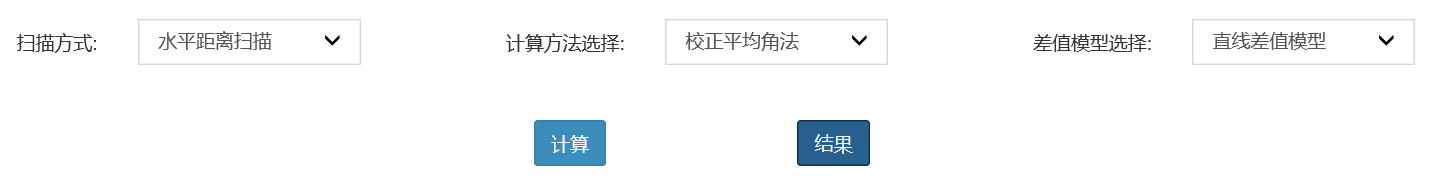

2, 方法选择

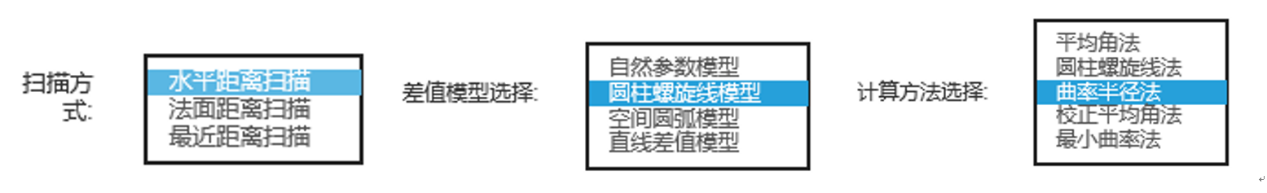

选择需要的距离扫描方式、轨迹计算方法以及差值模型。其中可以选择的扫描方式有水平距离扫描、法面距离扫描以及最近距离扫描;其中可以选择的轨迹计算方法包括平均角法、圆柱螺旋线发、曲率半径法、校正平均角法以及最小曲率法;其中可以选择的差值模型包括自然参数模型、圆柱螺旋线模型、空间圆弧模型以及线性差值模型。

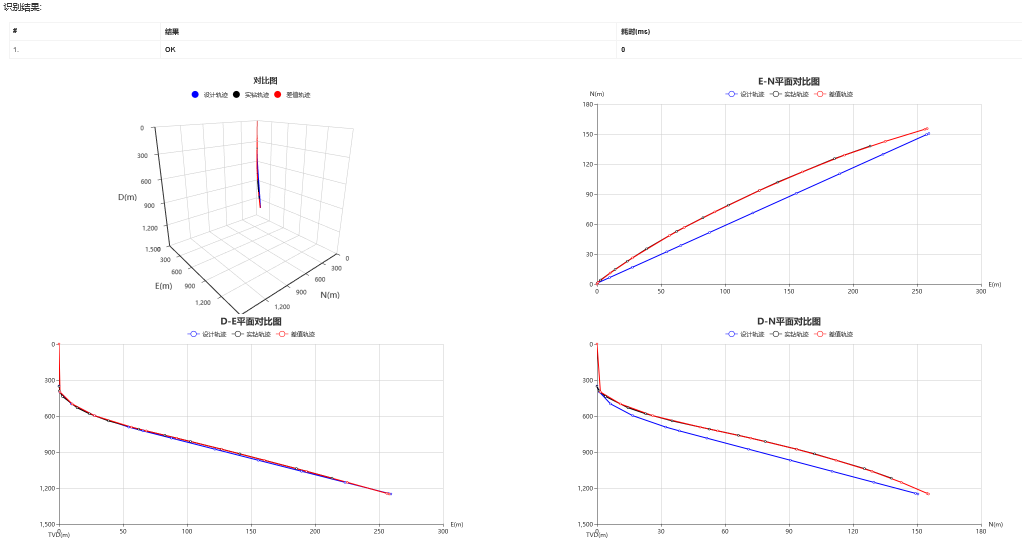

在选择好所有模型后,点击计算得到两口井轨迹的三维对比图以及二维三视图(E-N、D-E和D-N)。
3,导出计算结果
点击结果,将结果导出。

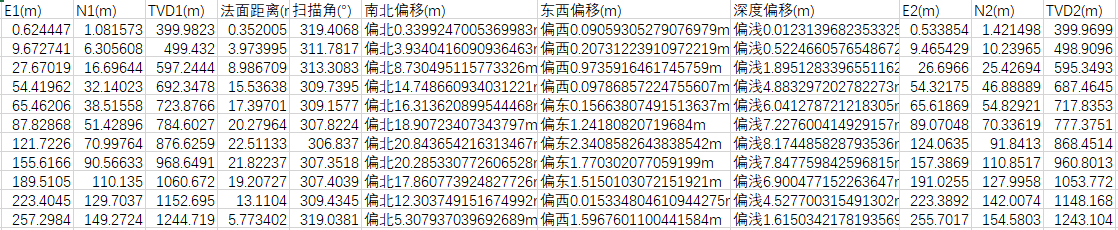

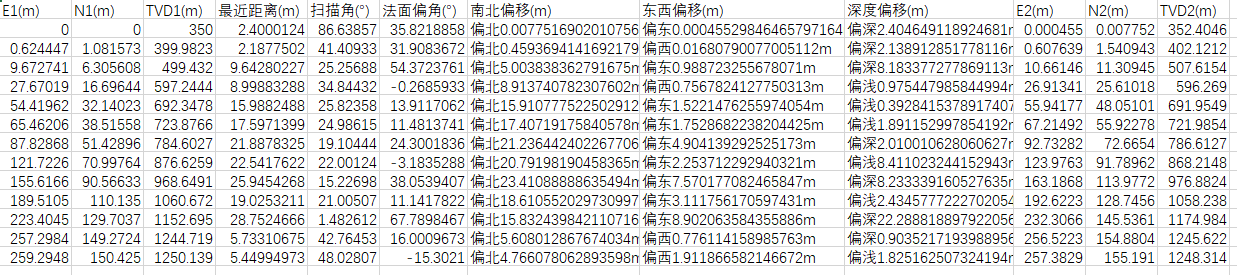

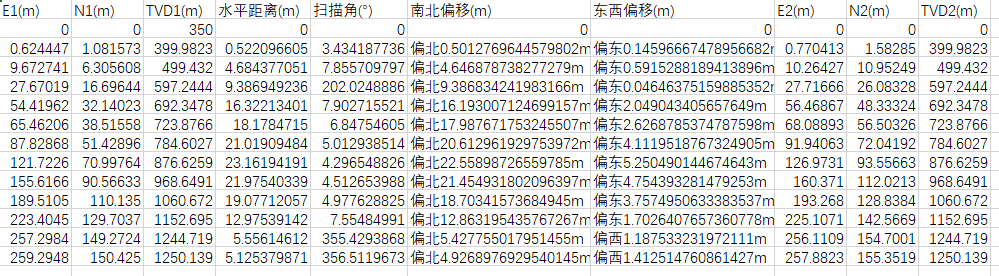

导出的结果如下所示
识别结果:
# | 结果 | 耗时(ms) |
---|---|---|
1. |
