页岩油气开采工艺流程

从储层评价、水平钻井、分段压裂到地面处理与环境管理

内容定位

本资料以图文方式介绍页岩油、页岩气开发的通用工艺链条，重点说明"为什么要水平钻井与压裂、各阶段做什么、产出物流向哪里，以及主要的安全环保控制点"。

科普 / 培训用途，实际工程参数应依据区块地质条件、井设计、监管要求和HSE标准确定。

一、核心认识

页岩油气赋存于低渗透率的页岩或其他致密岩层中，流体难以像常规油气那样自然汇集并高效流向井筒。因此，现代开发通常把水平钻井与多段水力压裂组合使用：水平井扩大井筒与储层的接触长度，压裂在目标层内形成裂缝网络，并由支撑剂维持导流能力，使油气能够进入井筒并返至地面。^[1][2][3]

一句话概括：先"找到甜点区"，再"把井钻进储层并横向延伸"，随后"分段压裂建立通道"，最后"返排、试产、集输、处理与长期生产"。

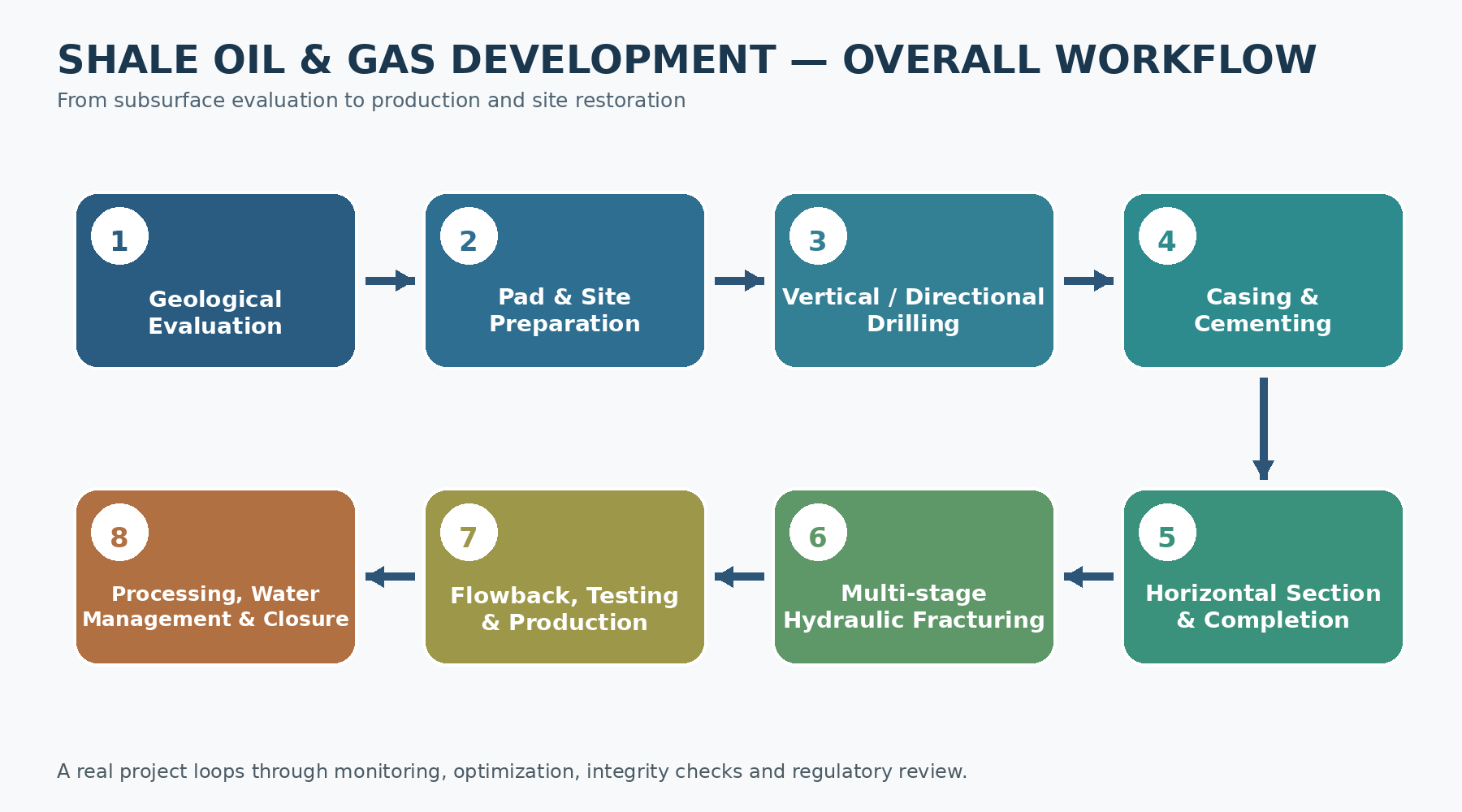

二、总体工艺链条

页岩油气项目不是单一的"压裂作业"，而是一条覆盖地质、钻完井、地面工程、环境管理和全生命周期井筒完整性的系统工程。典型流程可归纳为以下八个环节：

阶段	核心目标	关键作业	主要输出
1. 储层评价	识别可开发"甜点区"	地震、测井、岩心与实验分析	井位、方位、目标层
2. 井场建设	形成安全施工平台	场地整备、道路、水电与防渗设施	井场与配套条件
3. 钻井	到达目标层并形成水平段	表层井段、定向造斜、水平钻进	裸眼或套管井眼
4. 固井完井	隔离地层并保证井筒完整	下套管、注水泥、质量评价	完整井筒屏障
5. 分段压裂	建立储层导流通道	射孔、隔离、泵注、支撑剂铺置	裂缝网络
6. 返排试井	清除部分压裂液并评价产能	返排、控压、计量、取样	初始产能与流体数据
7. 集输处理	将井口混合流体变成销售产品	分离、脱水、压缩、储运	原油/凝析油、商品气
8. 生产与退役	安全运行并恢复场地	递减管理、修井、封井、复垦	全生命周期闭环

三、地下工程：从钻井到压裂

3.1 地质评价与"甜点区"选择

开发前先建立地质—工程一体化模型。地质团队通过地震资料、构造解释、岩心和测井，判断页岩厚度、有机质与热演化、含油气性、矿物组成、孔隙结构、天然裂缝及地应力；工程团队则评估可钻性、可压性和井间距。最终形成井位、水平段方位、长度和压裂参数的初步方案。

地质"甜点"：油气资源较富集、储层连续性较好。
工程"甜点"：脆性、应力条件和天然裂缝有利于形成有效改造体积。
经济"甜点"：预计产量能够覆盖钻完井、地面工程与运营成本。

3.2 井场建设与钻前准备

井场通常需要完成道路、钻机基础、供水与供电、泥浆与返排液储存、防渗与雨污分流、应急池和消防设施等建设。采用集中式井场时，可从一个井场钻出多口定向或水平井，减少重复占地和道路建设。

施工前重点：地下管线与敏感目标调查、基线水质监测、井控与应急预案、危化品和废弃物管理方案。

3.3 定向钻井与水平段钻进

钻井先垂直穿过浅层地层，再在接近目标层时逐渐造斜，最终沿页岩层横向钻进。水平段使井筒能够接触更长的含油气岩体；同一井场还可钻出多条不同方位的水平井，提高地面设施利用率。^[1][2]

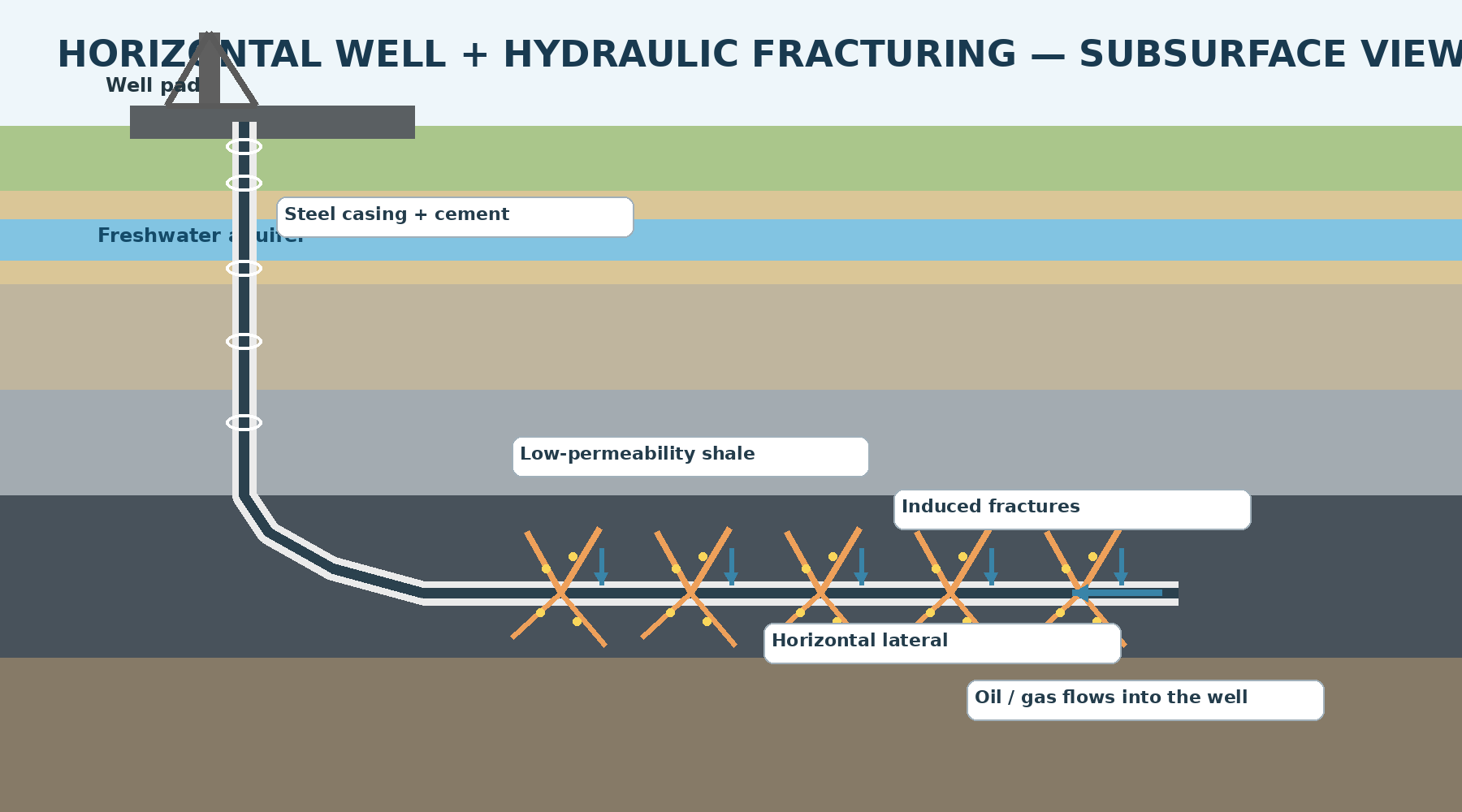

图1　水平井与水力压裂地下剖面示意（示意图，非按比例）

3.4 下套管、固井与井筒完整性

钻至设计井深后，下入钢制套管并在套管与井壁之间注入水泥，形成机械支撑和地层隔离。常见井身结构包含表层套管、中间套管和生产套管。固井质量、套管耐压、连接密封和后续压力监测共同构成井筒屏障，是防止不同地层间流体窜流的核心。

表层套管与水泥应覆盖并隔离浅层含水层。
生产套管需要承受压裂期间的高压力与循环载荷。
通过水泥胶结测井、压力测试等手段验证屏障质量。

3.5 射孔与多段水力压裂

完成井筒后，在水平段内按设计位置射孔，建立井筒与储层的连通通道。随后采用桥塞—射孔、滑套或其他分段工具，将水平段划分为多个压裂段，并从"趾端"向"跟端"依次施工。压裂液通常由水、支撑剂和少量化学添加剂组成；高压泵注使目标岩层产生并扩展裂缝，砂粒等支撑剂进入裂缝并在停泵后维持其导流能力。^[3]

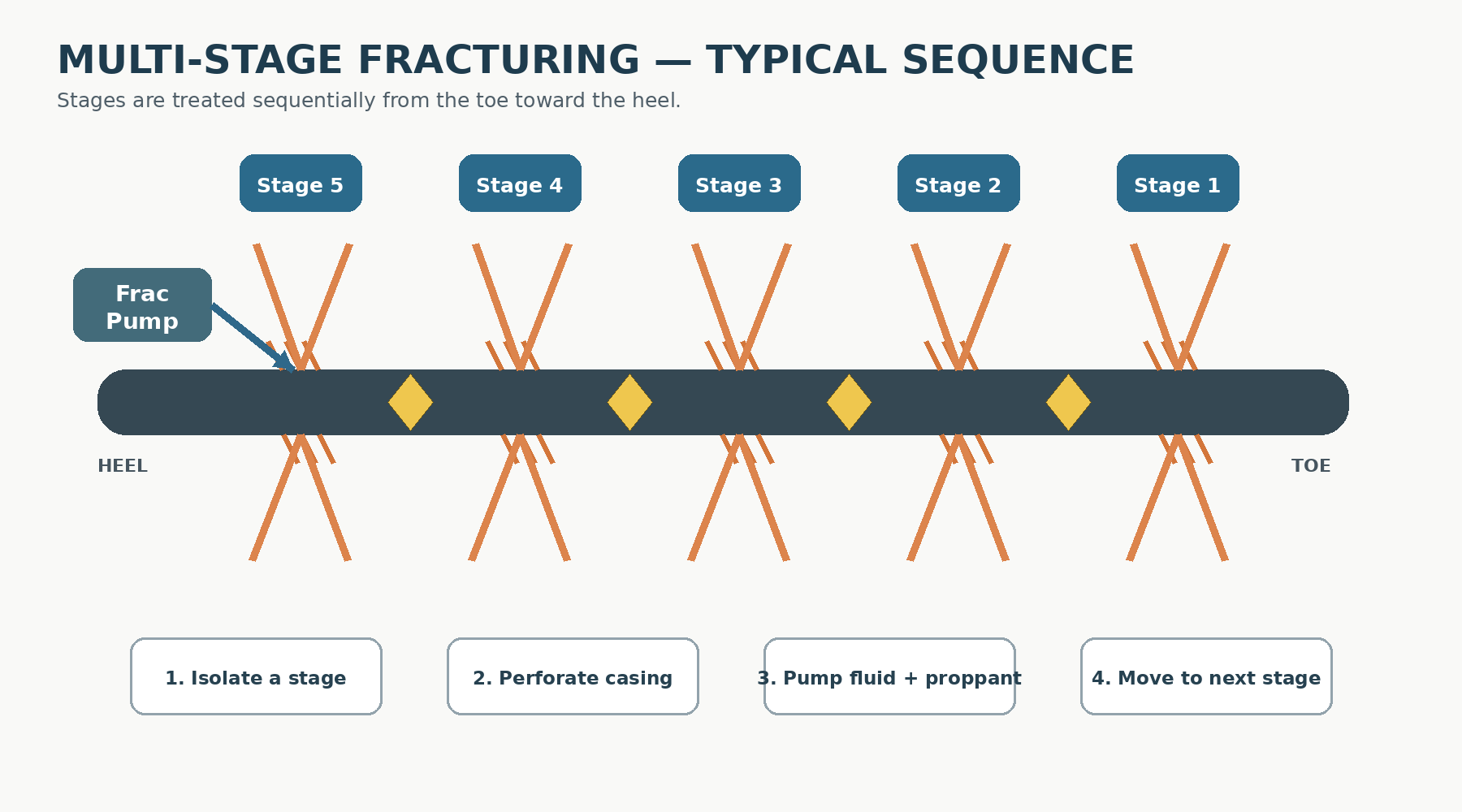

图2　多段压裂顺序示意：隔离—射孔—泵注—转入下一段

3.6 压裂设计关注哪些参数

参数类别	作用	常见控制思路
分段与簇间距	决定改造的空间分布	结合地应力、天然裂缝和井间距优化
泵注排量与压力	控制裂缝起裂和扩展	在设备能力、套管承压和地层响应之间平衡
液量与黏度	影响裂缝几何形态和携砂能力	依据储层脆性、滤失和目标裂缝复杂度选择
支撑剂粒径与浓度	维持裂缝导流能力	兼顾运移、嵌入、破碎和返砂风险
暂堵转向/限流	改善各射孔簇进液均衡	根据实时压力与诊断结果动态调整

工程实质：压裂并不是把整层岩石"炸碎"，而是在受控压力下形成有限范围的裂缝与导流通道。实际裂缝形态受地应力、岩性、天然裂缝、泵注参数和井间干扰共同影响。

3.7 返排、试井与投产

压裂结束后逐步降低井口压力，使部分压裂液与地层流体返回地面，称为返排。随着生产持续，井内还会伴随产出水。返排阶段通常需要节流控压、除砂、气液分离、计量和水质取样，以避免地层出砂、设备冲蚀或过快压降。EPA将水力压裂相关水管理概括为取水、配液、井下注入、返排/产出水收集以及处置或回用等环节。^[4]

试井数据用于估算初始产能、压力恢复和井间连通性。
返排液和产出水可根据水质、法规与经济性选择回用、处理或合规处置。
油井常伴生天然气，气井也可能产出凝析油和水，需要统一的多相流管理。

四、地面工程：从井口混合流体到销售产品

井口产物通常是油、气、水和少量固体颗粒的混合物。地面系统的任务是控制压力、完成多相分离、计量品质、达标处理并输送产品，同时管理产出水、挥发性有机物和甲烷排放。

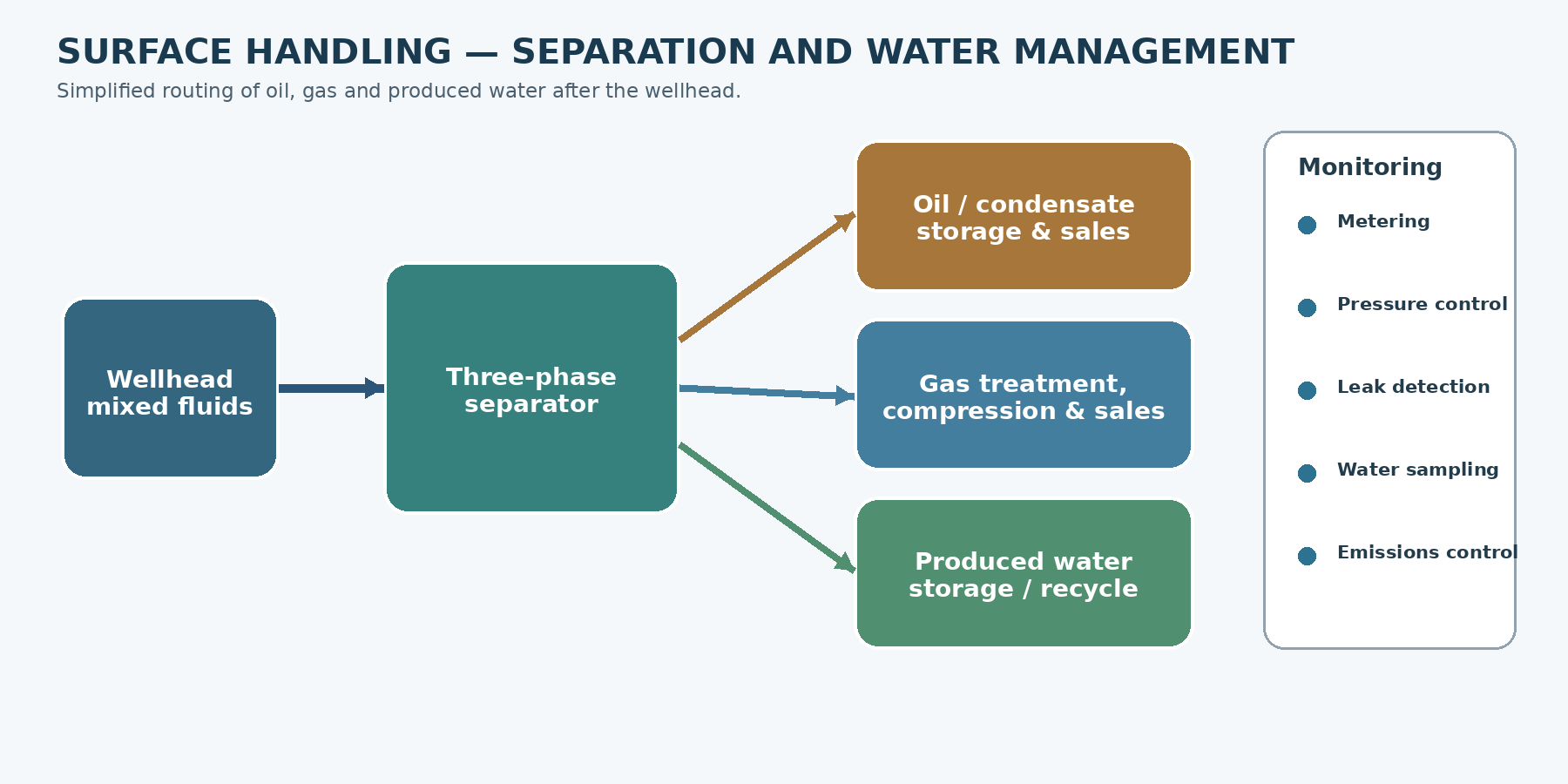

图3　井口流体的简化地面处理流程

4.1 典型设备与功能

设备/系统	主要功能	常见风险控制
采油（气）树与节流装置	控制井口压力、流量与关断	井控、耐压、冲蚀监测、紧急切断
除砂器/旋流器	去除返排阶段的支撑剂和固体	防冲蚀、防堵塞、砂量监测
两相/三相分离器	分离气、油/凝析液和水	液位控制、超压保护、气体检测
储罐与装车系统	暂存原油、凝析油或产出水	防溢流、静电接地、挥发气回收
脱水、脱烃与压缩系统	使天然气达到管输或处理要求	可燃气监测、泄漏检测、联锁停车
产出水处理/回用设施	固液分离、除油、调质或深度处理	水质监测、防渗、防腐与去向追踪
计量与数据采集系统	产量、压力、温度和组分监测	校准、数据完整性、异常报警

4.2 页岩油与页岩气的处理差异

对比项	页岩油/致密油井	页岩气井
主要产品	原油或凝析油，常伴生天然气	天然气，可能伴生凝析油
地面核心	油气水分离、稳定、储罐与外输	脱水、压缩、计量与管输
生产方式	常见自喷后转人工举升	以地层能量和压缩机维持产量
主要运营关注	结蜡、乳化、气液比、人工举升效率	水合物、液荷、压缩能耗、气质

五、主要环境与安全议题及控制思路

页岩油气开发的影响并非只发生在压裂时刻，而是贯穿取水、运输、钻完井、返排、长期生产和退役。风险管理需要以"源头减量—工程屏障—过程监测—应急响应—闭环追踪"为主线。

议题	潜在来源	主要后果	常见控制措施
水资源与水质	取水、化学品、返排/产出水泄漏	局地供水压力、地表水或地下水污染	水量计划、基线监测、封闭储存、防渗、泄漏报警、回用
井筒完整性	套管、水泥或井口密封失效	地层间窜流、井控风险	多重屏障、固井评价、压力测试、环空监测、定期检验
空气排放	放空、火炬、储罐闪蒸、设备泄漏	甲烷与VOCs排放、职业暴露	绿色完井、气体回收、LDAR、低排放设备、在线监测
交通与噪声	压裂车辆、砂水运输、压缩机	道路安全、扬尘、噪声扰民	集中调度、管输水/砂、限速、降噪、时段管理
诱发地震	压裂或更常见的深井废水注入改变孔隙压力	小震增多，特定条件下可能出现有感地震	断层调查、注入限值、实时监测、交通灯机制、调整或停注
固废与退役	钻屑、污泥、废化学品、废弃井	长期泄漏或场地污染	分类鉴别、去向联单、合规处置、封井验证与复垦

关于诱发地震：USGS指出，水力压裂本身可触发地震，但在美国经验中，来自油气活动的废水深井注入通常是更主要的成因。多数诱发地震震级较低，通过合理的注入策略、监测和调控机制可显著降低风险。^[5][6]

六、关键质量控制点

地质与井位	目标层连续性、断层距离、井间距与方位是否匹配地应力场。
钻井轨迹	水平段是否稳定置于目标层，狗腿度、井眼质量和摩阻是否受控。
固井质量	水泥返高、胶结、套管耐压和环空压力是否满足设计。
压裂施工	实时泵压、排量、砂浓度、簇间进液均衡和异常压力响应。
返排制度	压降速度、除砂能力、井口冲蚀、液体去向与取样分析。
地面完整性	分离器、管线、储罐、压缩机和紧急切断系统的可靠性。
排放与泄漏	甲烷/VOCs泄漏检测、火炬/放空记录和维修闭环。
数据与复盘	单井产量递减、压裂响应、井间干扰和经济性持续更新。

七、工艺流程总结

页岩油气开发的技术主线可以概括为：用地质评价确定目标，用水平井扩大接触，用固井建立屏障，用分段压裂创造导流通道，用返排与试井验证产能，再通过分离、处理和集输形成可销售产品。全过程的成败不仅取决于单次压裂规模，更取决于地质—工程匹配、井筒完整性、地面系统能力、环境管理和长期数据优化。

水平钻井解决"接触长度不足"的问题。
水力压裂解决"岩石渗透率过低"的问题。
支撑剂解决"裂缝闭合后导流能力下降"的问题。
地面处理解决"井口产物是油气水混合物"的问题。
监测与完整性管理解决"全生命周期安全与环境风险"的问题。
