防喷器组

1. 环形防喷器

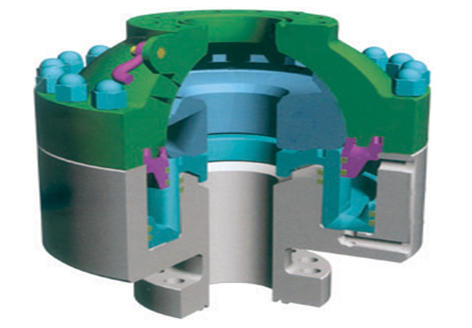

一种用于石油和天然气钻井作业的关键井控设备，其核心功能是通过一个环形的、可膨胀的橡胶密封元件，来密封钻柱（如钻杆、套管）与井筒之间形成的环形空间，或者在无钻具时完全密封整个井口。通常安装在防喷器组的最顶端。

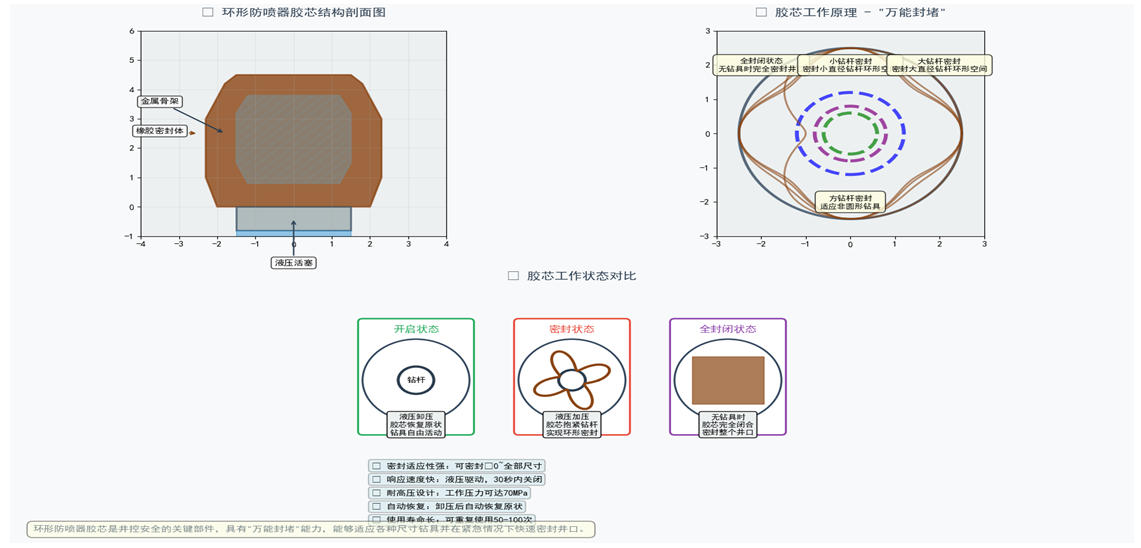

核心部件为胶芯。如图所示：

2. 闸板防喷器

防喷器组的核心，通常多个并列安装。

1. 全封闭闸板(Blind/Shear Rams):它的闸板像巨大的剪刀，在紧急情况下能剪断井口中的钻杆，然后完全封闭井口。这是实现井控的“最后手段”。

2. 半封闭闸板(Pipe Rams):其闸板上有与所用钻杆尺寸匹配的凹槽，可以抱住并密封钻杆周围的环空，从而关井。一套防喷器组通常会配备不同尺寸的半封闭闸板，以适配不同直径的钻杆。

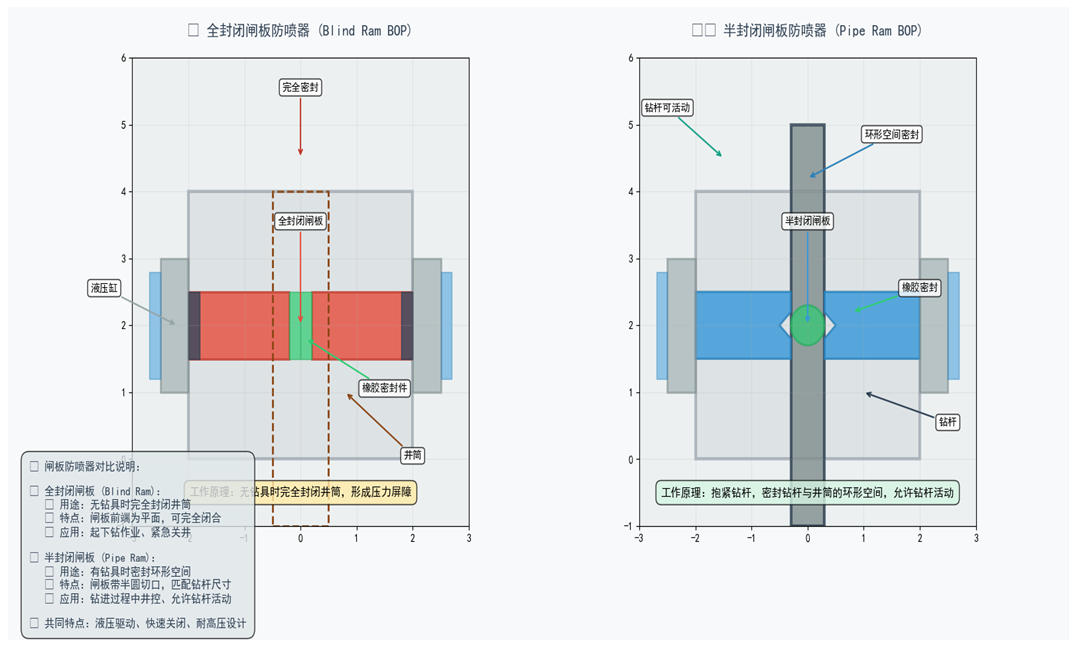

其不同的功能及其适用场景如图所示：

3. 防喷器组

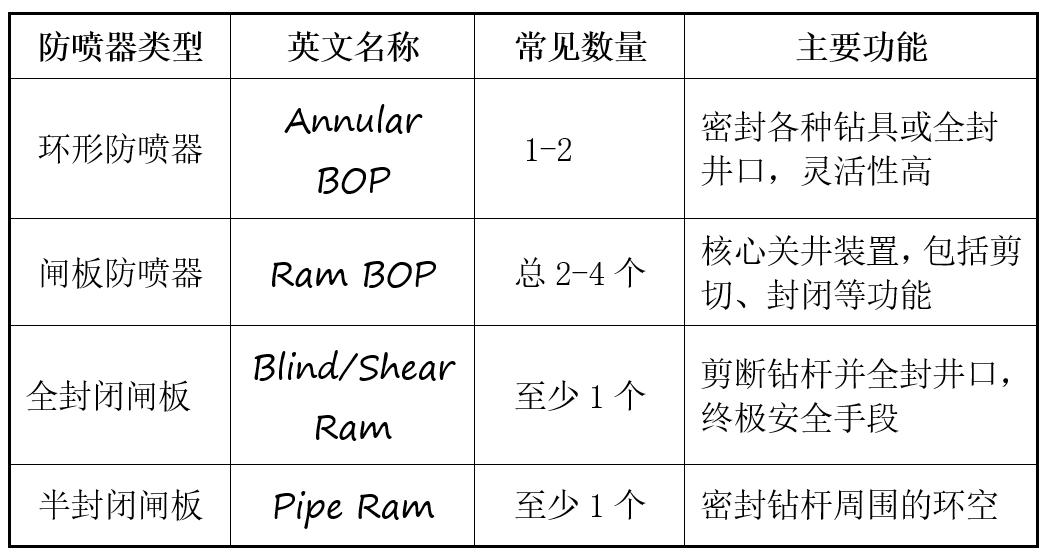

防喷器组（BOP Stack）：安装在井口顶部的一套重型、高压控制设备。一套防喷器组通常包含3到5个防喷器，但具体数量取决于钻井作业的水深、地层压力、法规要求和公司的安全标准。具体标准见下表格

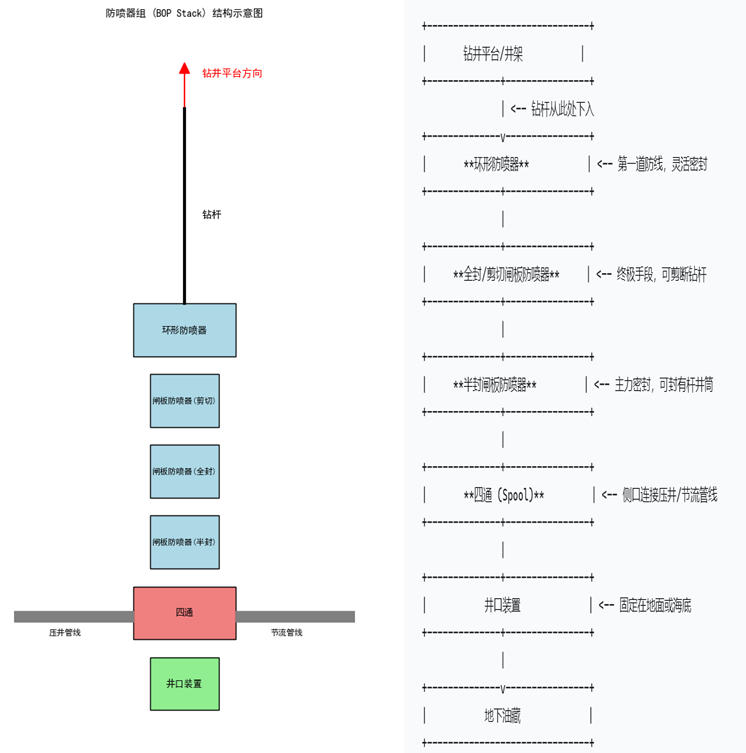

一套完整的防喷器组从下到上通常由以下几部分组成：钻井平台/井架、环形防喷器、闸板防喷器、钻井四通、井口连接器。如图所示：
