三相分离器：石油和天然气生产中的重要设备

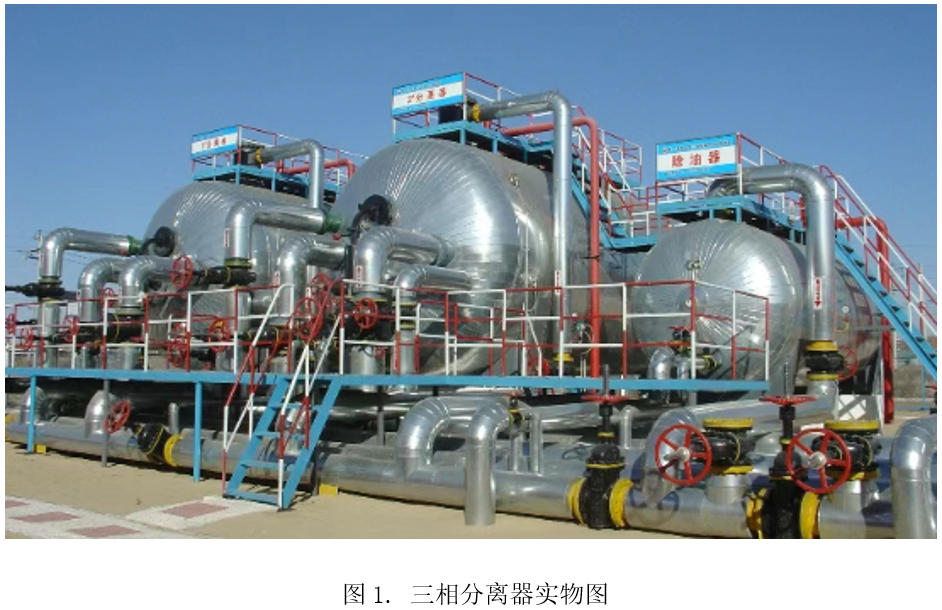

在石油和天然气的开采与生产过程中，原油、天然气和水通常是混合存在的，它们不仅影响着石油生产的效率，也可能对设备和环境造成不利影响。为了分离这些成分，三相分离器作为一种重要的设备，发挥着至关重要的作用，如图1所示。通过它的工作，油、气、水三种成分得以分离，确保后续处理流程的顺利进行，并大大提升了生产过程的安全性和环保性。

什么是三相分离器？

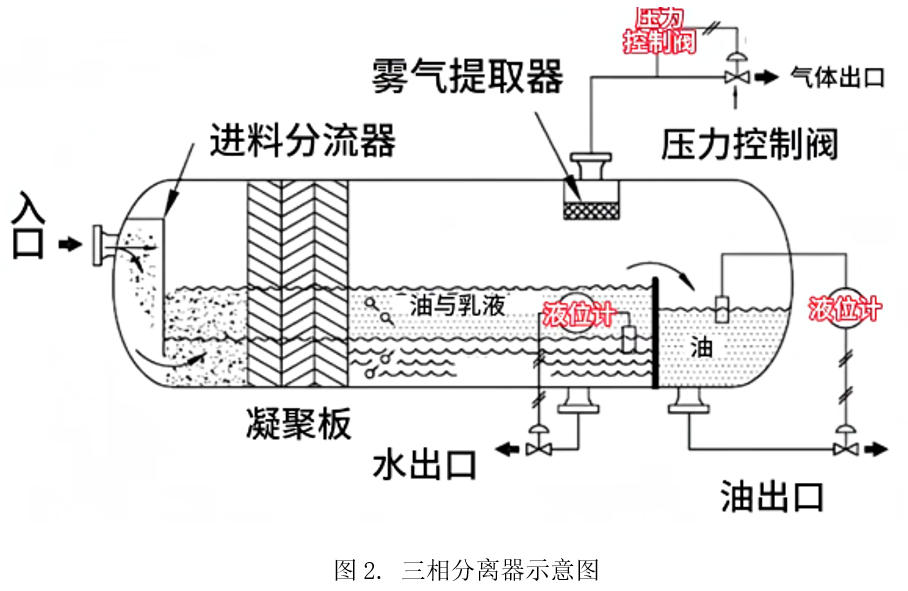

三相分离器是一种专门用于将油井流出的混合液体分离成三种成分——油、气、水的设备，如图2所。在油气开采中，井口流出的液体通常是油、气和水的混合物，这些成分在生产过程中需要分开，以便进行进一步的处理和利用。三相分离器通过物理分离原理，有效地分离这些成分，为油气生产提供重要支持。

三相分离器的工作原理

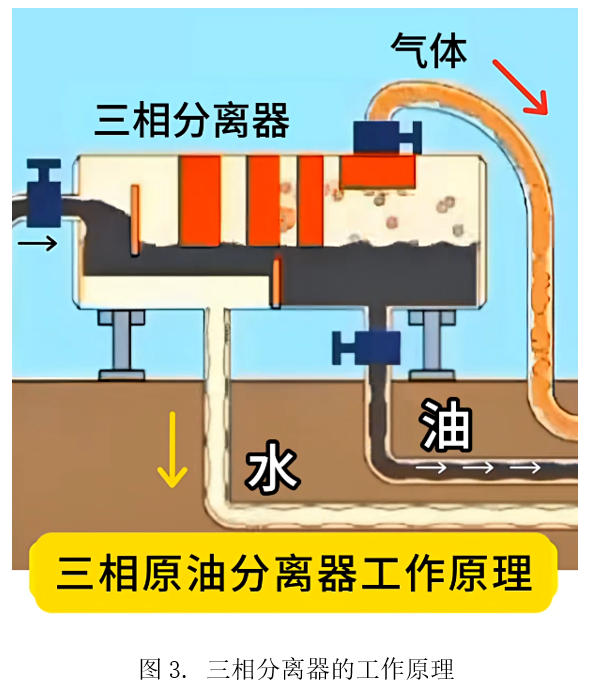

三相分离器的工作原理基于重力分离原理。当混合流体进入分离器时，三相分离器利用流体之间的密度差异，将油、气、水分离开来，如图3所示。具体的过程如下：

1) 流体进入分离器：原油、天然气和水的混合物从油井进入三相分离器，首先通过分流器进行初步分配。

2) 气体分离：气体由于密度较小，会迅速上升至分离器的顶部。气体上升过程中，会经过除雾器，去除其中夹带的水分和油滴。

3) 油水分离：由于油和水的密度差异，油会漂浮在水面之上，而水则会沉降到分离器的底部。油和水通过重力的作用被有效分开。

4) 排出与收集：分离后的油、气、水分别被收集到不同的储存区，便于后续的处理或运输。

三相分离器的类型

三相分离器根据结构和工作方式的不同，通常可以分为以下几种类型：

1) 卧式三相分离器：卧式三相分离器因其安装方便、移动灵活而广泛应用于油田现场。其设计结构较为复杂，内部包括多个关键组件，如入口分流器、消泡器、聚结板、涡流消除器和除雾器等。这些部件通过协同工作，确保油、气、水三相的高效分离。卧式分离器的流体流动路径较长，有助于提高气液分离和油水分离的效率，使得分离过程更加充分。

2) 立式三相分离器：立式三相分离器以其紧凑的结构和较小的占地面积，特别适用于空间有限的场所或流量适中的情况下。该分离器的内部设计巧妙，采用多层隔板和导流装置，合理地引导流体在不同区域进行分离。立式分离器的气体收集区位于顶部，油相在中部进行收集，而水相则在底部存储，从而形成明显的分层结构，确保三相分离效果的稳定性。

3) 球式三相分离器：球形三相分离器的独特球形结构使其具备了更大的内部空间和优异的流体动力学特性。通常，球形分离器内部配有多层分离网或隔板，并通过旋转或振动等方式促进流体中不同相态的分离。球形分离器特别适合处理高粘度流体或含有较多固体颗粒的混合流体，能够提供较好的分离效果，适应性强。

三相分离器的优势

三相分离器在石油和天然气生产中的应用，不仅帮助提高了生产效率，还大大改善了环境保护和设备的运行安全。其主要优点包括：

1) 提高生产效率：三相分离器能够精确分离油、气、水三种成分，使得每种资源都能得到最大化利用。这有助于提高整个生产过程的效率，避免资源浪费。

2) 减轻环境负担：石油和天然气的开采过程可能会对环境造成污染，三相分离器的应用可以有效控制有害气体和污染物的排放，降低对环境的影响，符合现代环保要求。

3) 延长设备使用寿命：通过分离水分和气体，三相分离器减少了对管道和储存设施的压力，从而延长了设备的使用寿命。减少腐蚀和积垢的风险，有效降低了维护成本。

4) 提高安全性：石油和天然气生产本身具有较高的安全风险，而三相分离器能够减少气体泄漏和其他安全隐患。通过精确的控制系统，它还可以降低生产过程中发生事故的可能性。

如何选择合适的三相分离器？

选择合适的三相分离器时，必须考虑以下几个因素：

1) 流量需求：根据油井的流量选择适合的分离器型号。流量过大或过小都会影响分离效果，因此需要根据实际流量进行选型。

2) 压力和温度条件：每种三相分离器设计适用的压力和温度范围不同，选择时需要确保其工作条件与生产现场的实际情况匹配。

3) 安装空间：如果现场空间有限，可以选择立式三相分离器。如果空间较大，可以选择卧式三相分离器，具体选择需根据实际情况而定。

4) 维护成本：初期投资和后期维护成本都是选择分离器时需要考虑的重要因素。选择适合的分离器能够降低长期维护和运行的成本。

结论

三相分离器是现代石油和天然气生产中不可或缺的设备。通过其精准的分离效果，它帮助石油和天然气公司提高生产效率、降低环保风险、减少安全隐患，且能够延长生产设备的使用寿命。随着技术的不断进步，三相分离器将在油气行业中发挥越来越重要的作用，推动行业向更加安全、环保、经济的方向发展。
