五缸泥浆泵：现代钻井的心脏

一、整体结构

整机分为动力端（传动机构）、液力端（泥浆输送机构），配套电机、减速箱、润滑系统、缓冲空气包、管汇底座组成完整泵组。

动力端：泵的动力端，负责将原动机的机械能传递并转化为曲柄连杆机构的往复运动，为泥浆的输送提供持续的、稳定的动力源。

液力端：泵的液力端，通过缸套、活塞、阀门的协同工作，完成钻井液的吸入、加压与排出，是实现流体能量转化的关键场所。

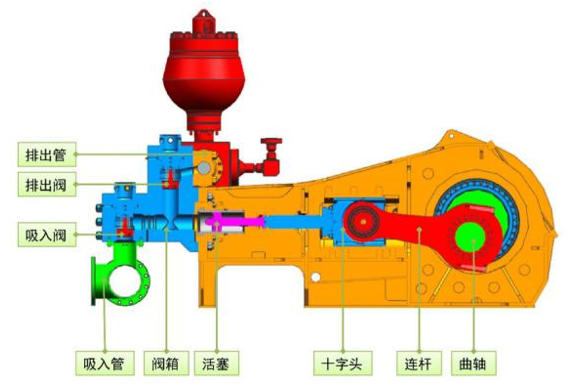

上图所示为钻井泥浆泵刨面结构，清晰展示了了阀箱、连杆、曲轴与活塞等关键部件的精密配合，是实现泥浆高效率输送的核心区域。

二、工作原理

曲轴旋转一周，5 个活塞相位依次错开 72°，分工交替动作： 吸入行程：活塞后退，缸内负压，吸入阀打开、排出阀关闭，泥浆进入缸套； 排出行程：活塞前推，缸内升压，吸入阀关闭、排出阀顶开，高压泥浆排入排出管汇。

关键优势原理：任意时刻至少 3 个缸体同时工作（有的吸浆、有的排浆），5 条流量正弦曲线叠加，压力波动比三缸泵降低 30%~40%，管道冲击、管线疲劳、井下工具震动显著减小。

三、核心优势

1、流量压力超平稳，脉动极小 三缸泵曲柄夹角 120°，流量断档明显；五缸 72° 均分，输出曲线平滑，减少管线共振、阀件磨损、井下钻具冲击。 2、 同等功率体积更小、重量更轻 同马力下整机缩短 15%~20%，适配海洋平台狭小船舱、车载钻机空间限制，运输不易超限。 3、工况适配更广，少换配件 单缸排量更小、允许更高冲次，单种缸套即可覆盖宽流量区间，钻井中途无需频繁更换缸套活塞，降低停工损耗。 4、运行震动低、整机寿命更长 曲轴受力均衡，往复件载荷分散，轴承、密封、活塞易损件更换周期延长。

5、高压大排量兼容 主流机型额定压力 45~52MPa，最大排量可达 97.6L/s，满足超深井、页岩油、海洋深水高压循环需求。

四、应用领域

1. 陆地油气深井钻井 针对4000m~7000m深井作业，可高压携带重晶石泥浆，高效驱动井下动力钻具，保障钻井过程稳定可靠。 2. 海上钻井平台/钻井船 凭借紧凑结构和低振动特性，完美契合海上空间受限与高稳定性的作业要求，现已成为海上钻井的标准配置。 3. 多元工业与非开挖工程 广泛应用于大型压裂前置供浆、固井作业，以及非开挖水平定向穿越工程，在各类复杂工况中展现极强适应性。

五、总结与展望

优点：

1、 性能卓越：流量压力极其稳定，运行振动小，能有效降低机械磨损，保障作业精度。

2、 结构紧凑：采用轻量化设计，体积小、重量轻，完美适配各类空间受限的工业安装环境。

3、 适应性强：支持宽工况范围调节，可快速切换作业模式，大幅减少停机维修与调试时间。

4、 可靠性高：曲轴载荷分布均匀，受力状态优化，从设计源头提升了设备的整机使用寿命。

缺点：

1、 初始成本高昂：结构精密复杂，零部件加工难度大，导致设备的初始购置与安装投资显著高于传统泵型。

2、 维护专业性强：对备件质量要求严苛，且故障排查与维修需要专业的技能和经验，增加了后期运维门槛。

3、 应用场景受限：在浅井等简单工况下，相比三缸泵，五缸泵的综合经济性优势不明显，需按需选择。
