藏在钻头里的“高压喷枪”
从一只小喷嘴，看懂井底清洗、钻头冷却与水力匹配

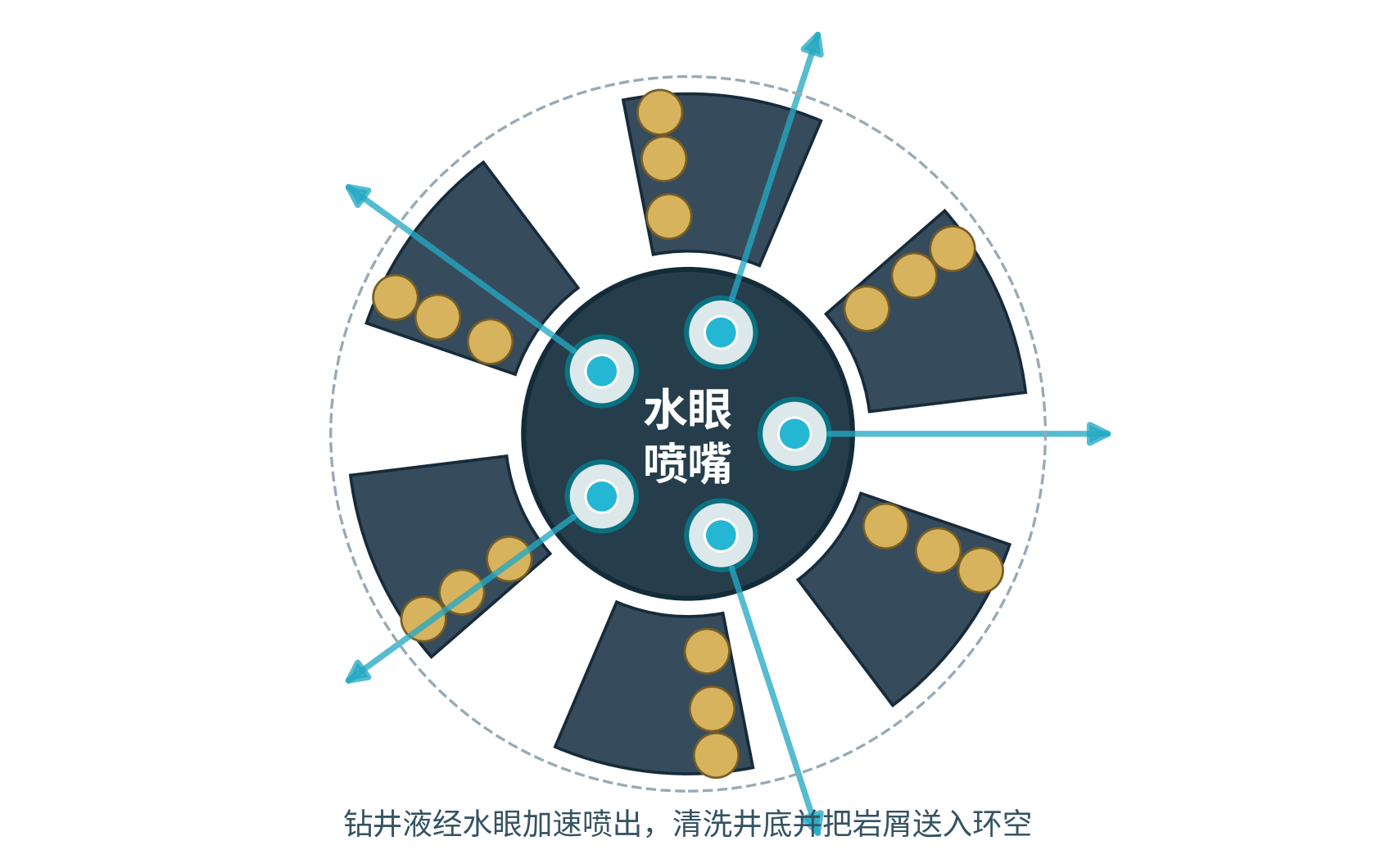

图 1 PDC 钻头正面水力示意：蓝色圆孔为水眼喷嘴，箭头表示射流方向
一句话认识
钻头水眼是钻井液离开钻头、射向井底的最后一道“门”。孔虽小，却会显著改变钻头压降、射流速度和井底清洗效果。
适合对象：钻井新员工、地质与油藏专业读者、工程技术管理人员
开场：为什么一个小孔值得单独讲？
把钻头想象成一把在数千米地下工作的“切削刀”，钻井液则像不断循环的冷却液和运输带。泥浆泵把钻井液送入钻柱，钻井液一路向下，最终从钻头上的几个小孔高速喷出；它冲洗刀翼或牙齿周围的岩屑、带走热量，并把岩屑推入钻头流道，随后沿钻柱与井壁之间的环空返回地面。
这个小孔在现场常被称作“水眼”。更严格地说，水眼可指钻头体内的流体通道及出口，而安装在出口处、用于限定孔径并形成射流的可更换部件叫“喷嘴”。现场交流中两者经常合称，本文也沿用“钻头水眼”这一习惯说法。

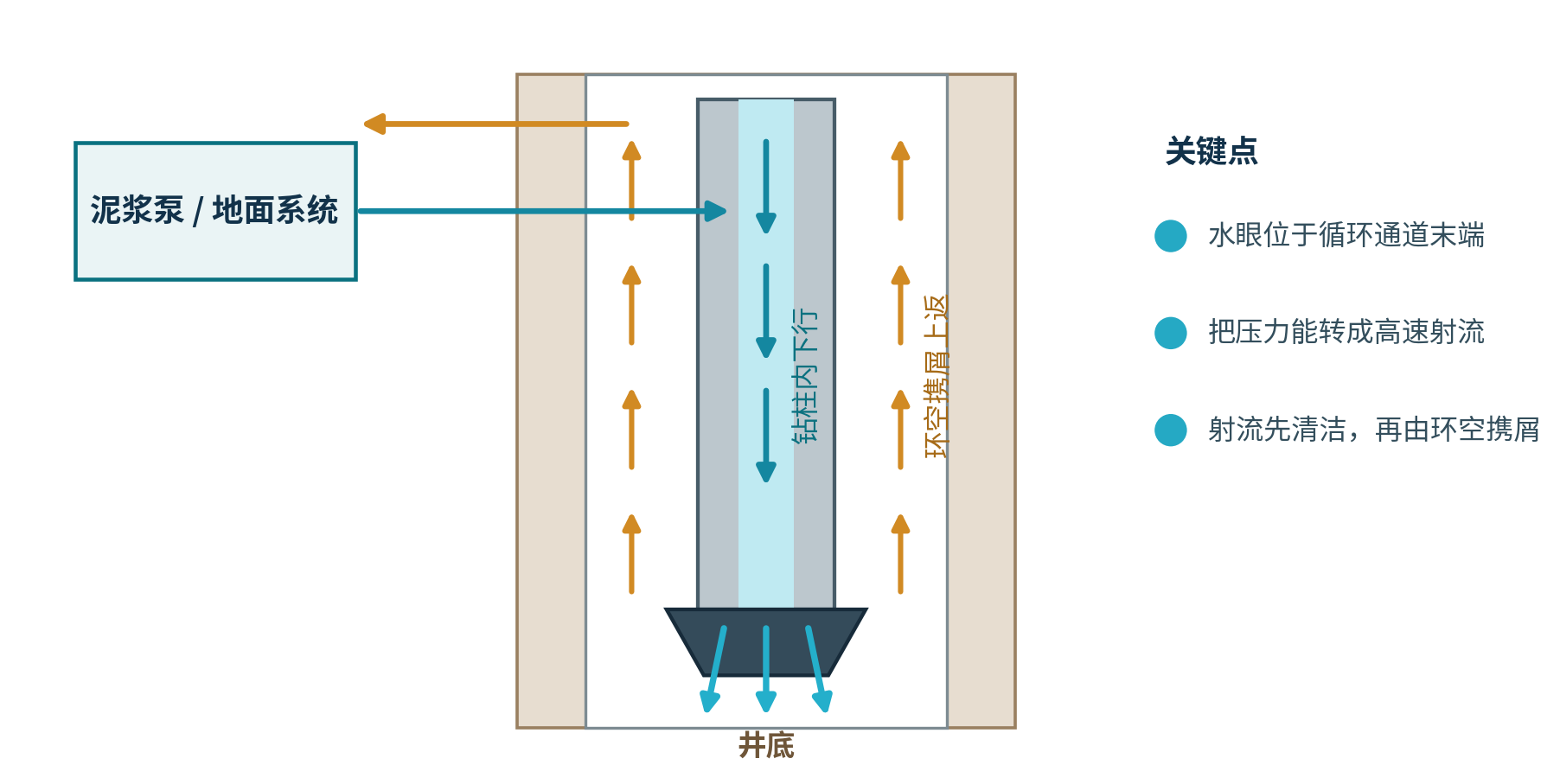

图 2 钻井液循环路径：钻柱内下行—水眼射流—环空携屑上返
核心认识
水眼不是孤立零件，而是整个钻井循环系统的末端节流元件。评价它，必须同时看泵、钻井液、钻柱、井眼和钻头。
一、钻头水眼长什么样？
在 PDC 钻头上，水眼通常布置在刀翼之间或接近钻头中心、肩部等需要重点清洗的位置；在牙轮钻头上，喷嘴多布置在牙爪之间，并朝井底或牙轮清洗区域定向喷射。不同钻头的水眼数量、孔径、角度和位置并不相同，因为它们要服务于不同的切削结构和排屑路径。

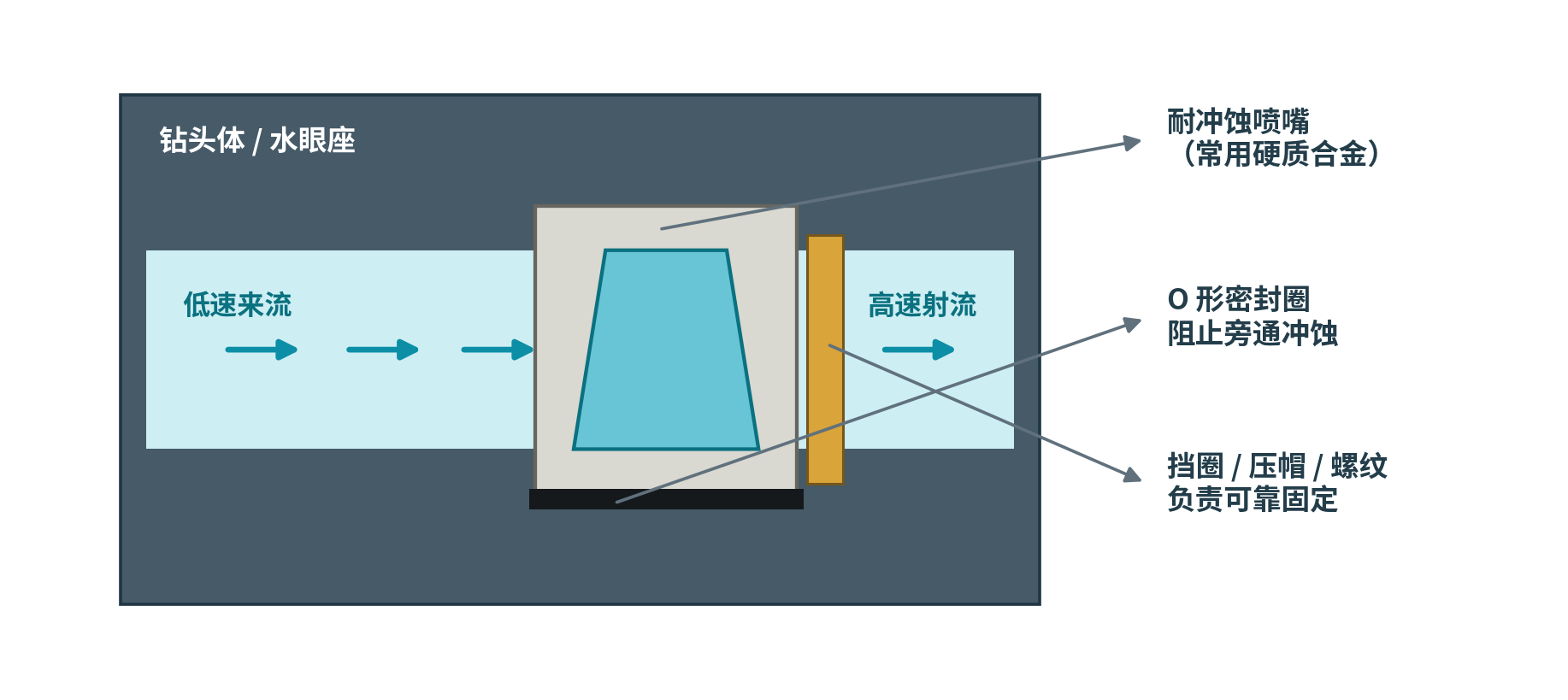

图 3 可更换喷嘴组件剖面示意：喷嘴、密封件与固定件共同构成可靠流道
喷嘴长期承受含固相钻井液的高速冲刷，因而通常采用耐冲蚀材料，例如硬质合金。常见固定方式包括螺纹连接、挡圈（卡簧）固定或压帽固定；密封部位常使用 O 形圈，防止钻井液绕过喷嘴外壁形成旁通冲蚀。具体结构以钻头厂家的装配规范为准。[5][6]
| 部位 | 主要作用 | 常见风险 |
|---|---|---|
| 喷嘴内孔 | 限定流通面积，使钻井液加速 | 堵塞、冲蚀扩大、椭圆化 |
| 喷嘴本体 | 承受高速含砂流体冲刷 | 崩口、裂纹、冲蚀 |
| O 形圈 | 封闭喷嘴外壁与水眼座间隙 | 切伤、老化、漏装、规格错误 |
| 挡圈 / 压帽 / 螺纹 | 防止喷嘴松动或脱落 | 未到位、松扣、槽口损伤 |
| 水眼座与周边流道 | 承接来流并导向井底 | 旁通刺坏、沉积物滞留 |
二、水眼到底做了什么？

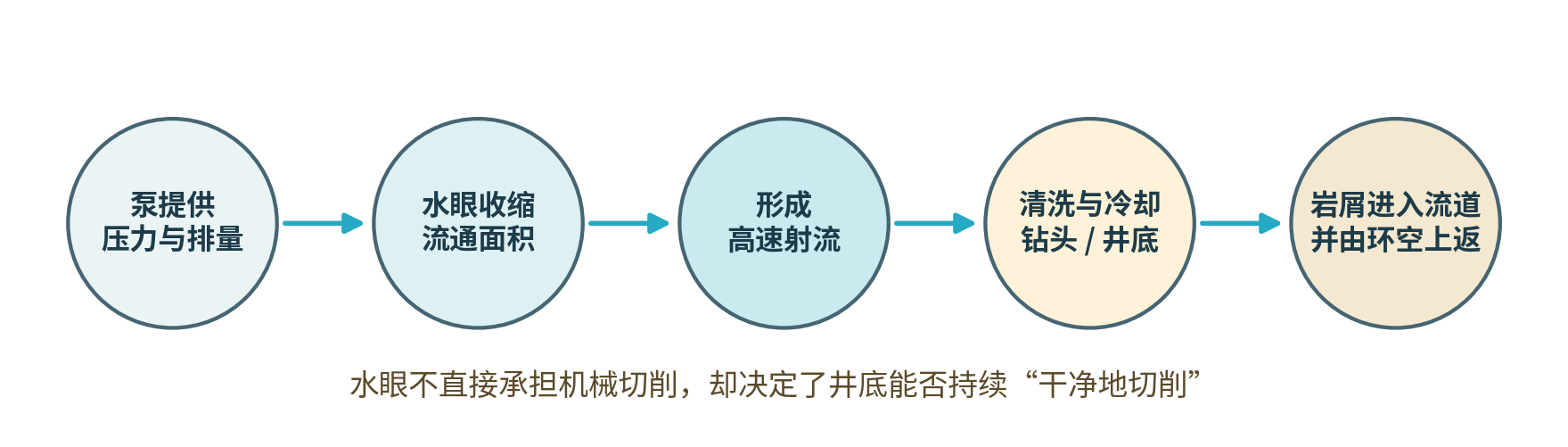

图 4 从泵压到携屑：水眼把循环系统的水力能量转化为井底清洗能力
1. 形成高速射流。钻井液通过较小截面时速度增大，喷出后在井底形成冲击与剪切，帮助松动并扫走岩屑。
2. 清洁切削结构。及时带走刀翼、PDC 复合片或牙齿周围的岩屑，减少重复破碎以及“钻头泥包”。
3. 冷却与润滑。循环液带走切削产生的热量，并改善钻头表面的润滑与摩擦条件。
4. 组织井底流场。水眼位置和方向决定射流覆盖区，流道与排屑槽则决定岩屑能否顺畅进入环空。
5. 分配系统压耗。钻头压降是循环总压耗的一部分；水眼尺寸改变后，立管压力和可用泵压余量也会变化。
容易忽略的一点
高速射流不等于“越快越好”。射流要对准需要清洗的区域，还要与钻头流道、排量和环空返速配合；否则能量可能被浪费，甚至加剧冲蚀。
三、决定水力效果的关键量：TFA
多个水眼同时工作时，工程上更关心所有喷嘴孔面积之和，即总流通面积（Total Flow Area，TFA）。若第 i 个喷嘴直径为 dᵢ，则：
Aₜ = Σ(πdᵢ² / 4)
在传统油田单位中，喷嘴尺寸常按 1/32 in 标识。例如“12/32”表示孔径为 12/32 in，即 0.375 in，约 9.53 mm。这个编号描述的是孔径，不是面积；因为面积与直径平方成正比，喷嘴号码看似只改一点，TFA 可能已经发生明显变化。[7]

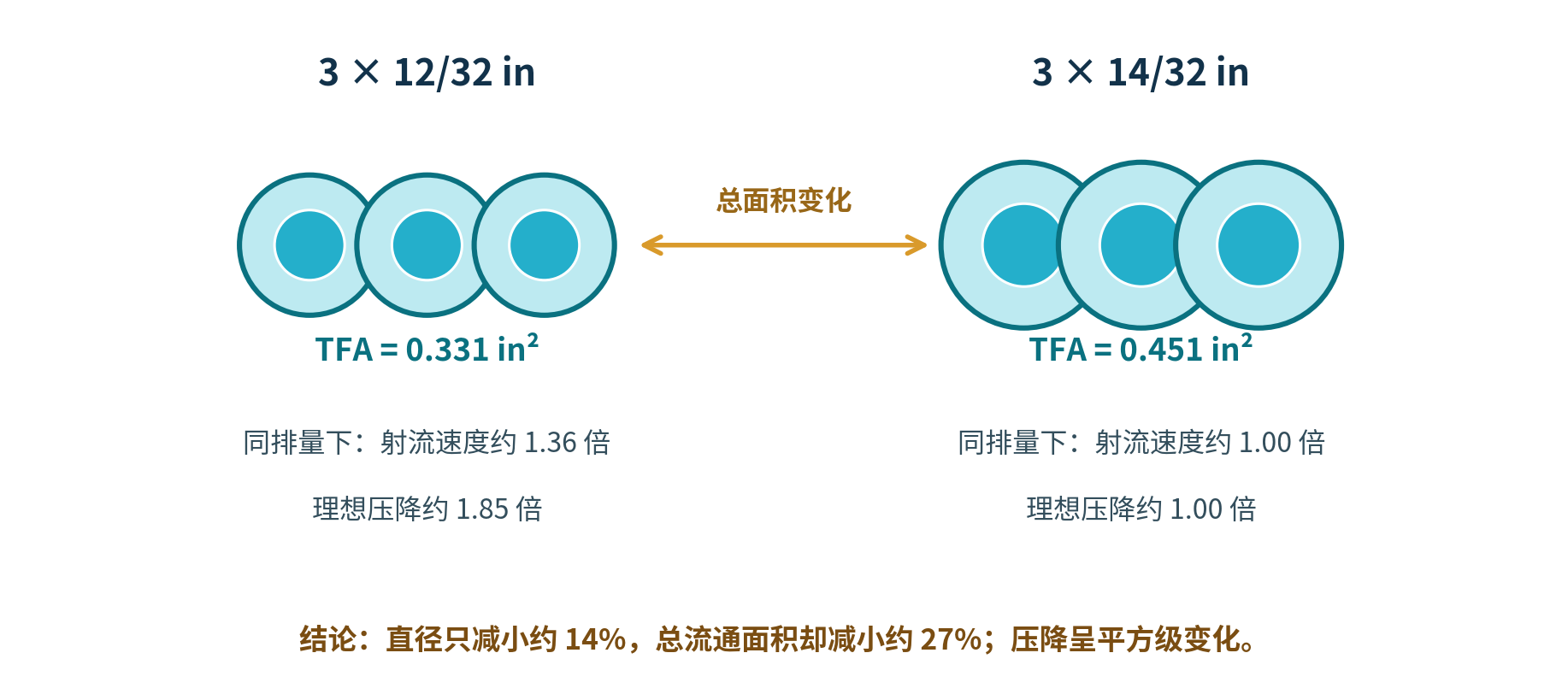

图 5 三喷嘴算例：3×12/32 in 与 3×14/32 in 的 TFA 及水力趋势比较
四、为什么小一点，泵压会高很多？
先用理想化关系建立直觉。若忽略复杂流变、入口损失与喷嘴形状差异，喷嘴出口平均速度约为：
v ≈ Q / Aₜ
其中 Q 是总排量，Aₜ 是总流通面积。排量不变时，TFA 越小，出口速度越高。进一步把喷嘴看作节流孔口，其压降可近似写成：
Δp ≈ (ρ / 2) · [Q / (CᴅAₜ)]²
式中 ρ 为钻井液密度，Cᴅ 为流量系数。由此可以看出：在排量和钻井液密度不变时，压降与 1/Aₜ² 近似成正比。因此，上一个算例中，3×12/32 in 的 TFA 约为 3×14/32 in 的 73%；理想情况下，射流速度约提高到 1.36 倍，而喷嘴压降可能提高到约 1.85 倍。
注意
上述关系用于科普和快速趋势判断。实际计算还需采用现场认可的水力模型，并考虑钻井液流变性、温压条件、喷嘴流量系数、其他井下工具压耗及泵的工作边界。
五、水眼是不是越小越好？

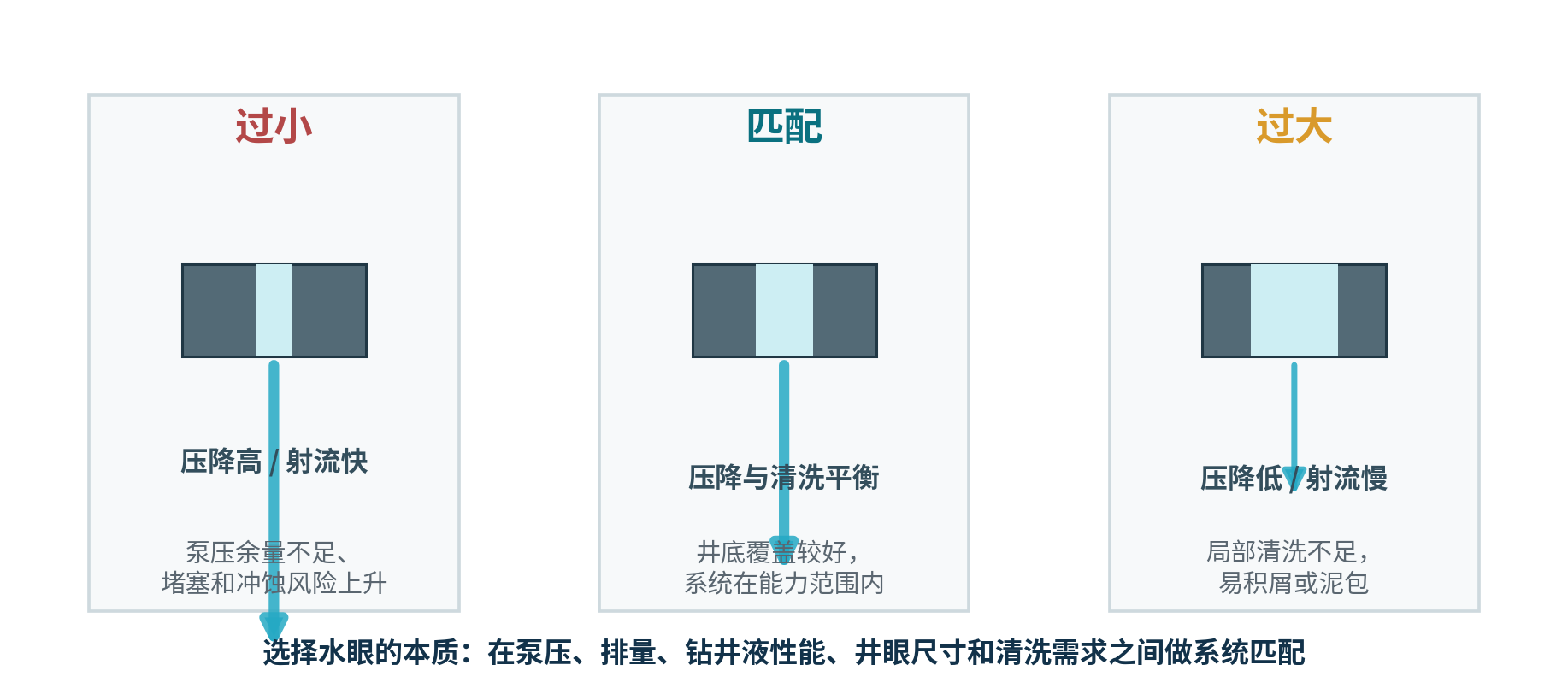

图 6 水眼选配不是单向追求高射流速度，而是寻找系统平衡
不是。缩小水眼通常会提高喷嘴压降与射流速度，但也可能占用过多泵压，使泵在高压区运行；小孔更容易被堵塞，高速含固相流体也可能加剧喷嘴及水眼座冲蚀。反过来，水眼过大虽然能降低压降，却可能使射流动量不足、井底覆盖不佳，造成岩屑滞留、重复破碎或钻头泥包。
因此，现场选配应由钻井工程师或钻头服务工程师完成水力校核，至少综合考虑以下因素：
- 目标排量、最大允许泵压与泵的容积效率；
- 钻井液密度、流变性、含固相情况及堵塞风险；
- 井深、井眼尺寸、钻柱组合以及马达、随钻工具等附加压耗；
- 钻头类型、刀翼或牙轮布局、排屑槽大小以及水眼朝向；
- 地层可钻性、岩屑形态、泥包倾向和井底清洗目标；
- 喷嘴材料、固定方式、允许规格及厂家操作要求。
六、PDC 钻头与牙轮钻头的水眼有什么不同？
| 比较项 | PDC 钻头 | 牙轮钻头 |
|---|---|---|
| 破岩方式 | 复合片连续剪切岩石 | 牙齿滚压、冲击并剪切岩石 |
| 水力关注点 | 清洁刀翼与复合片前方，推动岩屑进入流道和排屑槽 | 清洁牙齿、牙轮及井底，避免岩屑在牙齿间黏附 |
| 喷嘴布置 | 常与刀翼、中心区、肩部及排屑槽协同设计 | 常布置于牙爪之间，可采用常规或延伸喷嘴 |
| 常见问题 | 刀翼间积屑、泥包、局部复合片冷却或清洗不足 | 牙齿黏附、井底滞屑、喷嘴与固定件冲蚀 |
无论哪类钻头，水眼数量多并不自动意味着清洗更好。设计的关键是让射流覆盖正确位置，并为岩屑提供连续、低阻的离开路径。现代钻头设计常借助流场分析优化喷嘴口附近的排屑通道和钻头体外形。[3][4]
七、现场如何安装和检查？
不同厂家的喷嘴尺寸系列、密封与固定结构存在差异，操作时必须服从具体钻头和喷嘴的产品手册。以下内容只是一套通用检查思路，不替代厂家程序和现场作业许可。
- 核对设计：确认钻头编号、喷嘴数量、每只喷嘴规格、安装位置与计算 TFA，一一对应，不凭外观猜尺寸。
- 检查零件：观察喷嘴是否崩口、裂纹、孔径异常或明显冲蚀；检查水眼座、螺纹或挡圈槽是否完好。
- 更换密封：按厂家规定选择 O 形圈，确认材质与尺寸，不使用切伤、扭曲或失去弹性的旧件。
- 清洁装配：清除水眼座内异物，按规定润滑；避免颗粒夹在密封面或固定槽内。
- 确认固定：挡圈应完全进入槽内，压帽或螺纹件应按规定工具和扭矩安装；不得用不合适工具敲击喷嘴。
- 复核与记录：用喷嘴规或规定量具复核孔径，记录组合与 TFA；下井前再次确认无漏装、错装和松动。
安全边界
拆装、试压和处理堵塞必须遵守井场 HSE 要求。不得在带压状态下拆卸喷嘴或把身体正对可能喷射的通道。
八、异常现象能告诉我们什么？

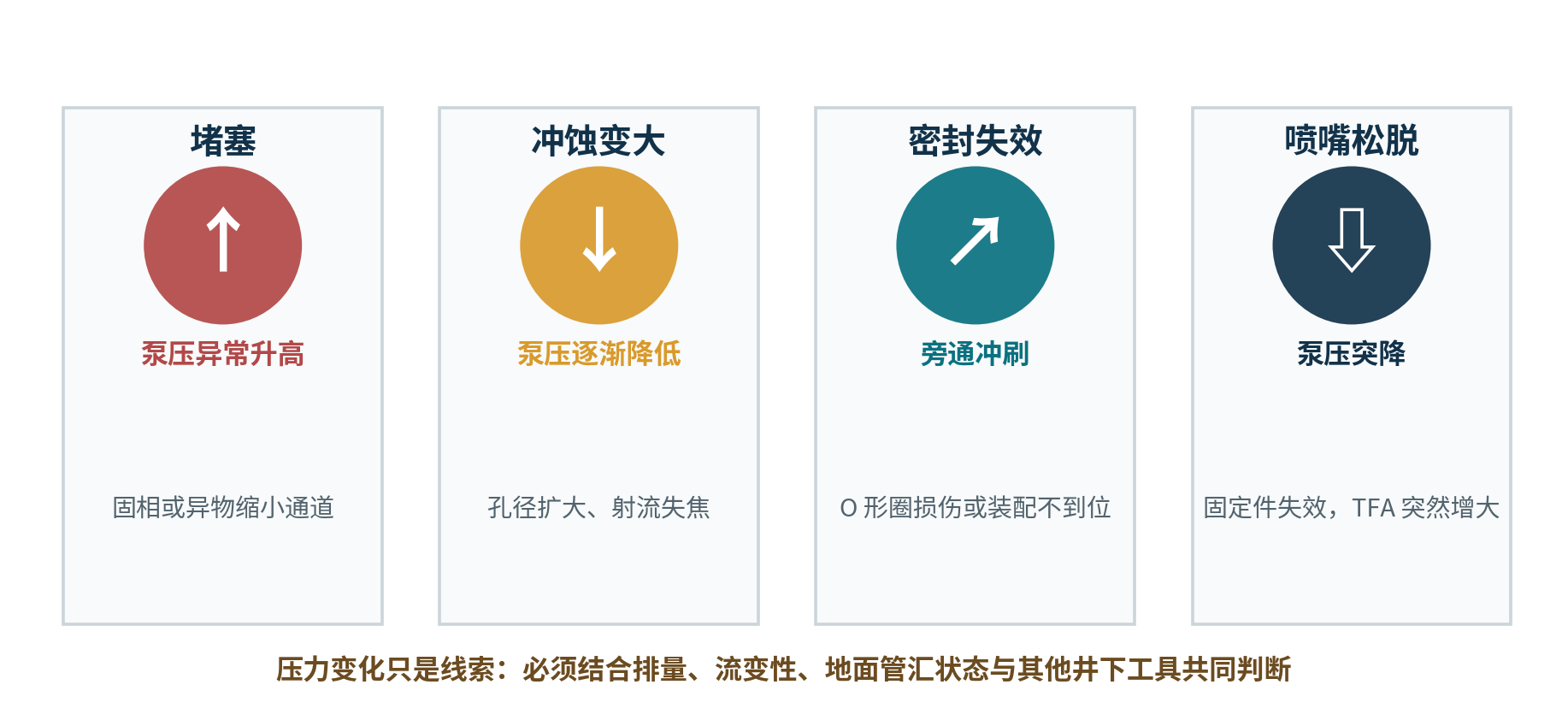

图 7 与水眼有关的典型压力线索；判断时必须排除其他循环系统因素
| 现象 | 可能与水眼有关的原因 | 还应同步排查 |
|---|---|---|
| 排量基本不变，泵压突然升高 | 一个或多个水眼被异物部分堵塞 | 地面管汇阀位、滤网、钻柱内堵塞、工具动作 |
| 泵压逐渐低于模型或邻井规律 | 喷嘴冲蚀扩大，TFA 增大；密封旁通 | 钻井液流变变化、泵效率、钻具刺漏 |
| 泵压突降 | 喷嘴或固定件松脱，TFA 突增 | 钻柱断裂、刺漏、地面泄漏、泵故障 |
| 机械钻速下降并伴扭矩波动 | 射流覆盖不足、钻头积屑或泥包 | 地层变硬、参数不匹配、振动、井底压持效应 |
| 起出后水眼座局部沟槽状冲蚀 | O 形圈失效或喷嘴未坐实造成旁通 | 材料磨损、装配损伤、含砂量和工作时长 |
诊断原则
“泵压变化 = 水眼故障”并不成立。可靠判断应比较同排量下的压力趋势，并结合钻井液性能、泵冲、井深、工具状态、返出岩屑和起出后的实物检查。
九、三个常见误区
误区 1：水眼越小，破岩能力一定越强。更高的喷嘴速度不必然转化为更高机械钻速；若泵压受限、流量下降或射流位置不合理，整体效果反而可能变差。
误区 2：几个喷嘴号码相加，就能比较大小。水力作用取决于面积之和，应对每个孔径平方后再求和，也就是计算 TFA。
误区 3：只要泵压正常，水眼就一定正常。部分堵塞、逐步冲蚀或旁通可能被钻井液性能和排量变化掩盖，需要趋势分析和实物检查。
十、用 30 秒记住钻头水眼
- 它在哪里：钻井液离开钻头、射向井底的出口。
- 它做什么：加速射流、清洗井底、冷却钻头、组织排屑并分配系统压耗。
- 看什么参数：水眼数量、单孔直径、总流通面积 TFA、喷嘴压降与射流覆盖。
- 为什么不能随便改：TFA 改变会牵动排量、泵压、工具压耗、清洗和冲蚀风险。
- 现场查什么：尺寸、数量、位置、密封、固定、堵塞、冲蚀以及同排量下的压力趋势。
最后一句
水眼虽小，却是连接“地面泵功率”与“井底清洗效果”的关键接口。选得对、装得牢、监测得准，钻头才能持续高效工作。
