闸板防喷器
闸板防喷器
结构 类型 工作原理 使用边界

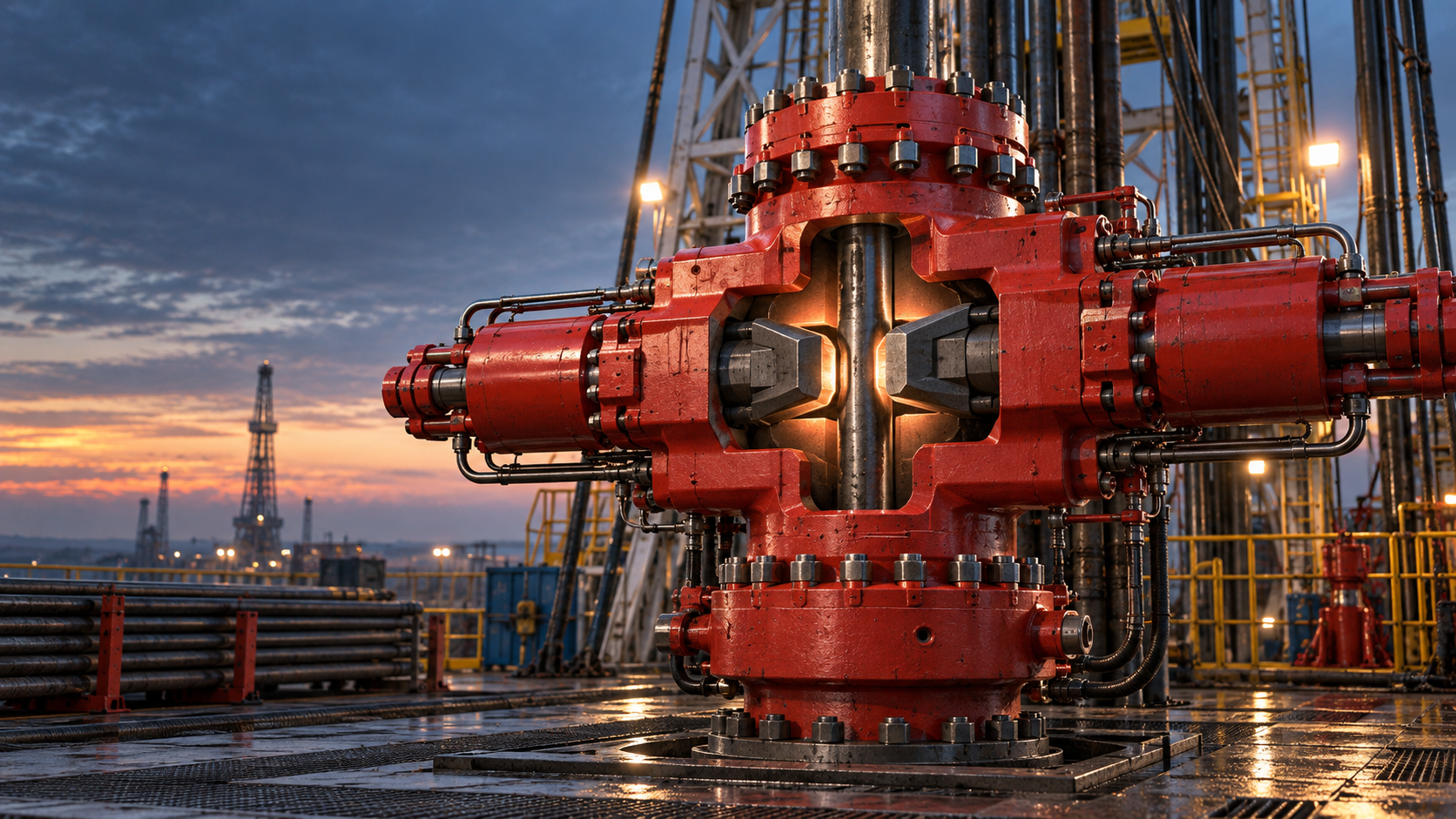

闸板防喷器及其两侧液压执行机构示意
导语 闸板防喷器是防喷器组中的关键井控设备。它通过液压驱动两块闸板相向移动，可围绕管柱密封环空、在空井状态封闭井口，或在经过验证的范围内剪切特定管柱后建立密封。它的作用是快速建立可控的井口屏障，为监测压力、节流循环和压井处置争取条件。[1-4]
一 设备定义与系统位置
闸板防喷器英文为 Ram Blowout Preventer，简称 Ram BOP。其主体为承压壳体，左右两侧设有液压缸、活塞、闸板轴和闸板总成。关井时，液压系统将储存的压力能传递到执行机构，推动闸板沿水平方向向井眼中心移动；金属骨架承担载荷，弹性密封元件受控变形，在管柱周围或井眼中心形成密封。[1-3,5,7]
闸板防喷器通常不是独立使用。典型防喷器组还可包括环形防喷器、多个不同功能的闸板腔、节流和压井管线、控制系统及辅助设备。API Std 53 将这些部件视为井控设备系统的一部分，其主要功能包括将井内流体约束在井筒内、向井筒补充流体，并以受控方式排出一定体积的井内流体。[4]

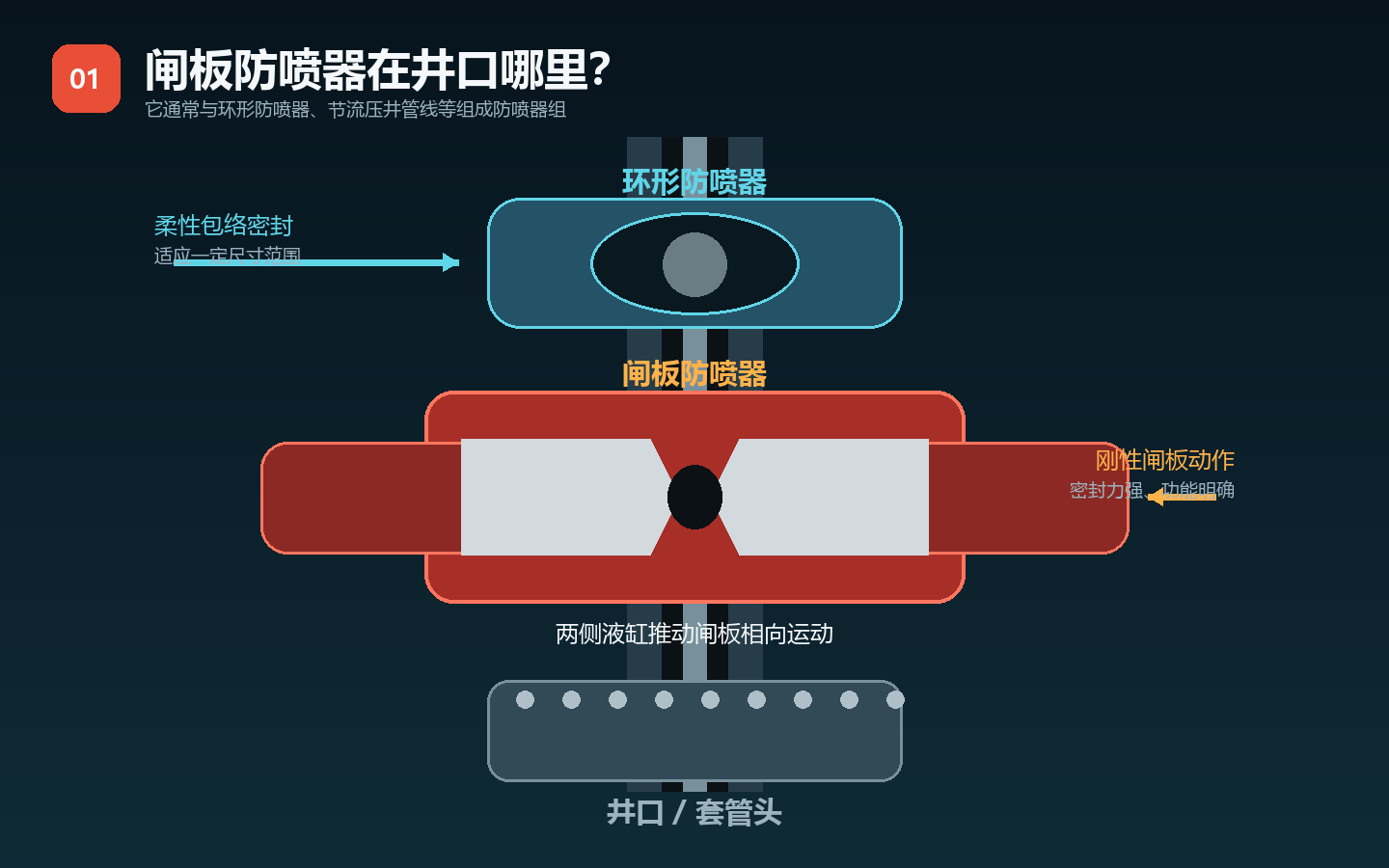

图 1 闸板防喷器在防喷器组中的典型位置
环形防喷器依靠环形密封元件向中心收缩，对一定范围的管柱和工具具有较强适应性；闸板防喷器则针对明确的管径或功能配置闸板，通常具有较高的密封和承载能力。实际井控依赖多道屏障协同，而不是依靠某一个部件单独完成全部任务。[4,7]
二 工作原理
正常钻进时，闸板处于打开位置，井眼保持全通径，管柱和工具可以通过。需要关井时，控制系统把蓄能器中储存的液压能送入关闭腔，活塞带动闸板轴和闸板总成向井眼中心运动。闸板接触目标对象后，密封元件受到压缩，形成连续的压力边界。部分设备配有液压或机械锁紧装置，用于在闸板关闭后维持其位置。[3,5,7]

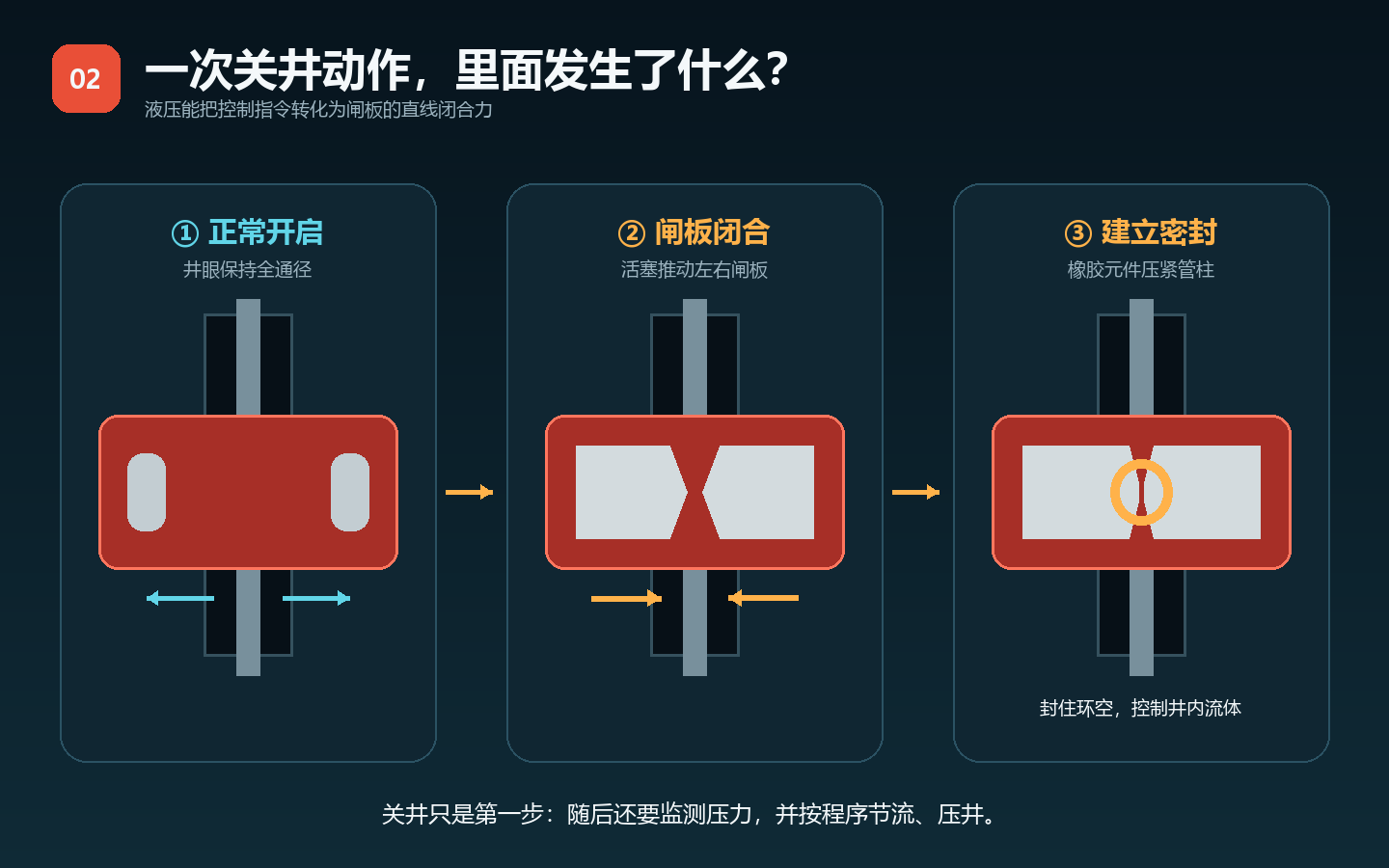

图 2 闸板从开启到建立密封的基本过程
关井并不等于井控过程结束。建立井口屏障后，现场还需要确认闸板位置和密封状态，监测立压与套压，并按照经批准的程序通过节流、循环和压井恢复井筒压力平衡。[4]
井内压力可能通过设备几何结构形成一定的压力辅助密封作用，但这不意味着压力越高越安全。可靠密封仍受额定工作压力、温度等级、密封材料、井内介质、闸板配置、磨损状态及制造商文件约束。[1-3]
三 常见闸板类型

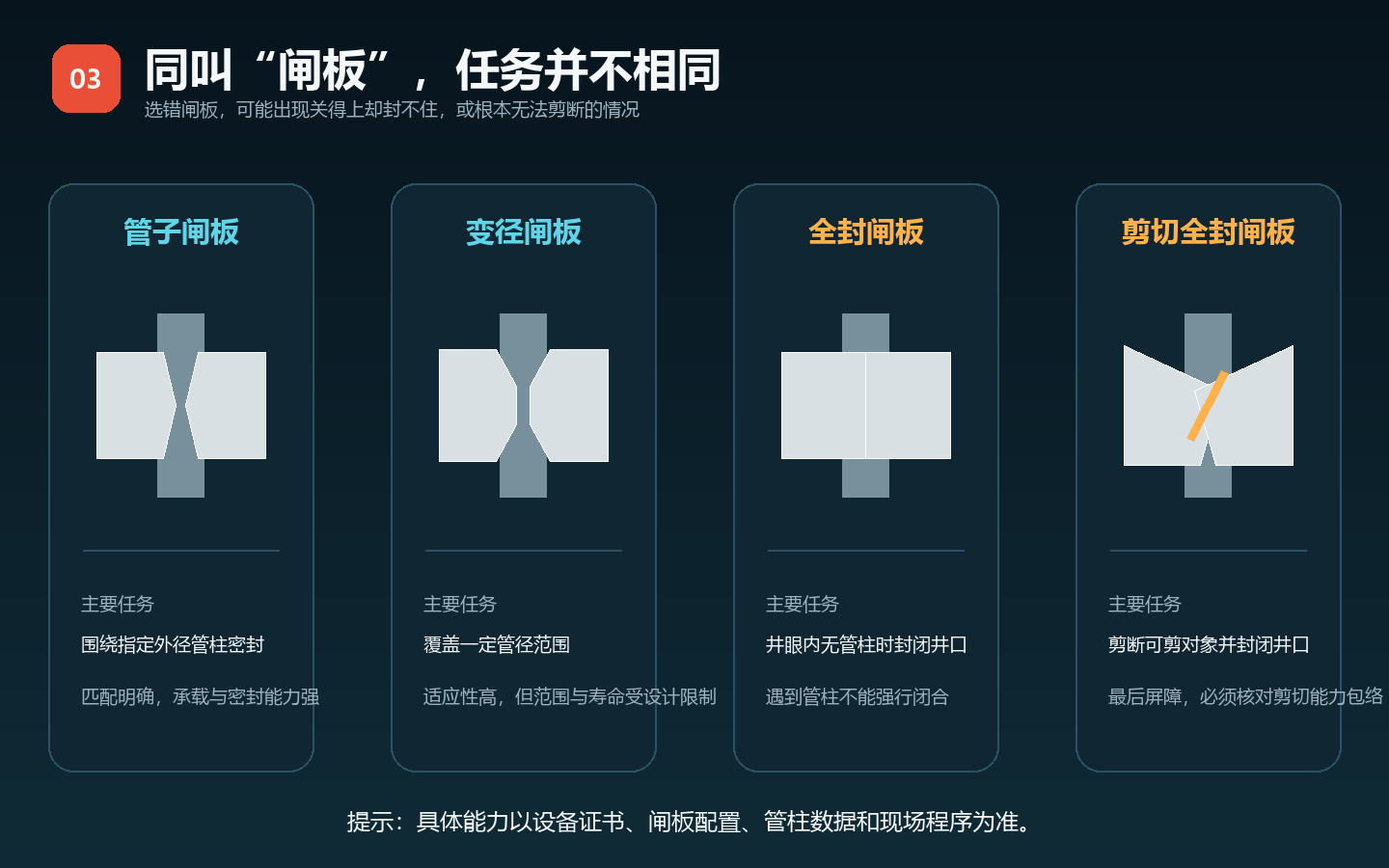

图 3 常见闸板类型及主要任务
| 类型 | 主要任务 | 适用条件 | 关键限制 |
|---|---|---|---|
| 管子闸板 | 围绕管柱密封环空 | 闸板开口与目标管柱外径匹配 | 通常只覆盖规定管径 |
| 变径闸板 | 覆盖一定管径范围 | 管柱组合变化较多的作业 | 范围 寿命和承载受设计限制 |
| 全封闸板 | 在空井状态封闭井口 | 井眼内没有管柱或工具 | 有管柱时不能正常全封 |
| 剪切全封闸板 | 剪切特定对象后封闭井口 | 紧急情况下且对象位于验证范围 | 受管材 接头位置 井压和执行力限制 |
| 套管剪切闸板 | 剪切较大尺寸管材 | 设备和作业设计明确允许 | 通常不应默认具备剪后密封功能 |
四 剪切能力为什么必须逐项核对
剪切全封闸板往往被视为紧急情况下的重要屏障，但它不是“什么都能剪”的液压剪刀。API TR 16TR1 专门规定了剪切闸板性能试验的数据和报告要求，用于提高对现场剪切和密封能力的信心；产品资格和工厂验收仍应依据 API Spec 16A。[3,6]
能否成功剪切取决于管材强度、外径、壁厚、工具接头位置、管内外压力、井口载荷、刃口状态、闸板几何形状以及可用执行压力。BSEE 的研究也将管柱几何尺寸、流动和井压条件、流体性质、闸板结构列为影响剪切和密封能力的重要参数。[9]
工具接头、底部钻具组合和加重钻杆等对象的几何尺寸和强度可能超出某一套剪切闸板的能力范围。作业前需要把井内管柱清单、可能停留位置和设备剪切能力包络进行对应验证，不能仅凭额定压力或设备名称推断结果。[6,9,10]
五 可靠性来自整条链路
闸板防喷器面对高压、温度变化、腐蚀性介质、泥浆颗粒和机械载荷等复杂工况。它的可靠性不是单一零件的属性，而是设备选型、液压控制、密封材料、状态监测、试验验证和人员操作共同作用的结果。[1-6]
- 对象匹配 确认闸板类型、管柱外径和井内工具位置相互匹配。
- 控制能力 确认蓄能器、泵组、阀件和控制管线能够提供所需压力与液量。
- 密封状态 检查胶芯和顶密封的材料适用性、储存期限、磨损、老化及挤压损伤。
- 位置与锁紧 关闭指令并不自动证明已建立有效屏障，需要核实位置、锁紧和压力响应。
- 试验与维护 按照适用标准、制造商文件和现场程序完成功能试验、压力试验及维护。
六 常见认识误区
误区一 防喷器能够自动防止所有井喷。更准确地说，防喷器用于在溢流等井控事件中建立井口屏障，为后续控制创造条件。及时发现溢流、正确关井和规范压井同样关键。[4]
误区二 闸板关闭后风险已经结束。关井后仍需处理井口压力、气体运移、设备承压和循环压井等问题，关井只是受控处置的起点。
误区三 剪切闸板一定能够剪断钻柱。剪切能力只对经过设计、试验或工程验证的对象和工况成立，工具接头位置、井压、管柱状态和可用液压都会改变结果。[6,9,10]
误区四 额定压力越高就一定越安全。额定压力只是设备能力边界的一部分。错误的闸板配置、退化的密封元件、控制系统故障或不恰当操作都可能削弱屏障可靠性。[1-5]
结语
闸板防喷器看起来像一扇由液压驱动的重型闸门，实际却是机械结构、密封材料、液压控制、压力监测和作业程序共同构成的工程屏障。它最重要的价值不是“单机解决一切”，而是在关键时刻按照预定功能可靠动作，把井内流体重新纳入可控边界。
因此，认识闸板防喷器不能只看外形和额定压力，还要同时理解它封什么、何时封、能否剪、如何验证，以及关井之后还需要完成哪些井控步骤。
参考文献
[1] 国家市场监督管理总局 国家标准化管理委员会. GB/T 20174-2019 石油天然气钻采设备 钻通设备. 2019.
[2] International Organization for Standardization. ISO 13533:2001 Petroleum and natural gas industries Drilling and production equipment Drill-through equipment. Confirmed 2023.
[3] American Petroleum Institute. API Specification 16A Specification for Drill-through Equipment. 4th ed. 2017 Addendum 2 and Errata 4 2025.
[4] American Petroleum Institute. API Standard 53 Well Control Equipment Systems for Drilling Wells. 5th ed. 2018.
[5] American Petroleum Institute. API Specification 16D Control Systems for Drilling Well Control Equipment and Control Systems for Diverter Equipment. 3rd ed. 2018 Addendum 1 2023.
[6] American Petroleum Institute. API Technical Report 16TR1 BOP Shear Ram Performance Test Protocol. 1st ed. 2018.
[7] von Flatern R. The Defining Series Blowout Preventers. Oilfield Review. 2016.
[8] SLB. Oilfield Glossary Ram Blowout Preventer. Accessed 2026-09-28.
[9] Bureau of Safety and Environmental Enforcement. TAP 764 Subsea BOP Stack Shear Seal Capability Modeling Tool. 2017.
[10] Bureau of Safety and Environmental Enforcement. Blowout Preventer Systems and Well Control Rule Final Rule. 2019.
说明：本文用于公众科普，不替代制造商手册、适用标准、作业设计或现场井控程序。插图为原理性示意，结构比例不代表具体型号。
