连续油管防喷管（CT Stripping Pipe / Lubricator）：是连续油管作业井口井控系统的核心承压部件，型号分类以公称通径、额定工作压力、长度、连接方式、材质 / 抗硫等级为核心维度，遵循 API 16B、GB/T 20174、SY/T 7012 等标准。
一、 核心分类维度：型号背后的 “硬指标”
防喷管的型号不是随机的，它由 5 个关键物理和标准维度定义，缺一不可。
1. 公称通径（Bore Size）：决定 “能不能过”
这是防喷管内部的直径，是选型的第一优先级。它必须大于井下工具串的最大外径，留出足够的安全间隙。
主流规格 (英寸) 主流规格 (毫米) 适配场景
2 9/16" 65 mm 小型连续油管、连续油管钻具 (CTD) 或简单的桥塞工具
3 1/16" 78 mm 最通用的小口径连续油管作业
4 1/16" 103 mm 标准连续油管作业的主流规格
5 1/8" 130 mm 大直径连续油管、大型井下工具组、测井仪器串
7 1/16" 179 mm 超大型工具串，或用于连续油管钻井 (CTD) 的主作业
2. 额定工作压力（Rating）：决定 “扛不扛得住”
这是防喷管能承受的最大井口压力，是安全的生命线。
• 单位换算：1 psi ≈ 0.006895 MPa。
• 核心等级：
o 70 MPa (10,000 psi)：常规油气井，压力相对较低。
o 103.5 MPa (15,000 psi)：深井、高压气井、页岩气井，最常用等级。
o 140 MPa (20,000 psi)：超深井、极端高压井，材质要求极高（如合金钢材）。
o 超高压：部分深海或特殊井况可达 200 MPa 以上。
3. 长度规格（Length）：决定 “装不装得下”
防喷管的有效长度，必须能完整容纳井下工具串，并预留操作余量。
• 标准单节长度：
o 10 ft (3.05 m)
o 15 ft (4.57 m)
o 20 ft (6.10 m)
• 组合逻辑：如果你的工具串长 8 米，选一根 10 米的单节即可。如果工具串长 12 米，就需要 10 ft + 5 ft (短节) 或 15 ft 的组合。
• 选型公式：防喷管总长度 ≥ 井下工具串最大长度 + 安全余量(≥1.5m)。
4. 连接方式（End Connection）：决定 “接不接得上”
防喷管两端的接口形式，必须与井口设备（如防喷器 BOP、连续油管头）完全匹配。
连接类型 特点 适用场景
API 6BX 法兰 连接牢固、密封性好、压力等级高 高压井口、永久性连接
CB 型由壬 (Camlock) 快速插拔、拆装效率高 频繁起下工具的作业现场
螺纹连接 如 API 圆螺纹、梯形螺纹 部分特定品牌或小型设备
5. 材质与特殊认证（Material & Certification）：决定 “耐不耐用”
根据井下环境选择，是防腐蚀和耐高温的关键。
• 基础材质：碳钢（适用于普通无腐蚀井）。
• 高级材质：NACE MR0175/ISO 15156 认证材料。必须用于含硫化氢 (H₂S) 的酸性气井，防止硫化物应力腐蚀开裂 (SSC)。
• 温度等级：
o T-0：适用温度 -29℃ 至 +121℃（常规井）。
o T-20 / T-75：适用于超高温深井。
二、 完整型号命名规则
一个标准的防喷管型号，是上述维度的组合。
1. 国际通用标准格式
通径 - 压力等级 - 长度 - 连接方式 - 材质/特殊功能
• 示例 1：5-1/8" - 103.5 MPa - 15 ft - API 6BX - NACE
o 解读：5 英寸 1/8 通径、15000psi 压力等级、15 英尺长、API 6BX 法兰连接、抗硫 (NACE) 材质。
• 示例 2：4-1/16" - 70 MPa - 10 ft - CB54
o 解读：4 英寸 1/16 通径、10000psi 压力等级、10 英尺长、CB54 型快速由壬连接。
2. 国产设备常用型号格式
国内厂家（如宏华、科瑞等）常采用带有系列代号的命名法。
• 格式：系列代号 + 通径 (mm) + 压力 (MPa)
• 示例：4FZ130-105
o 4FZ：代表 4 闸板防喷器系列（此处泛指防喷管系列代号）。
o 130：通径 130mm。
o 105：额定压力 105MPa (≈15000psi)。
三、 按功能结构的详细分类
除了标准直筒防喷管，还有多种特殊结构型号，用于特定工况：

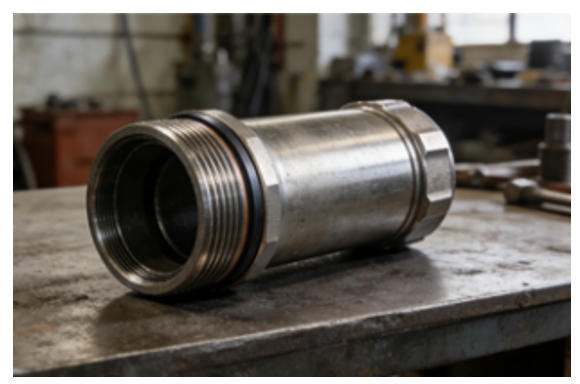

1. 单节防喷管 (Single Joint Lubricator)
o 最基础的型号，单根独立使用。

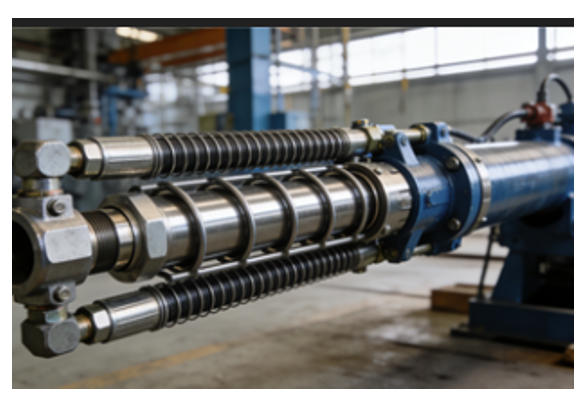

2. 伸缩式 / 液压防喷管 (Telescopic/Lifting Lubricator)
o 内置液压升降机构，可在不拆卸井口的情况下，通过液压伸缩实现长工具串的起下，型号通常带 "TL" 或 "H" 标识。

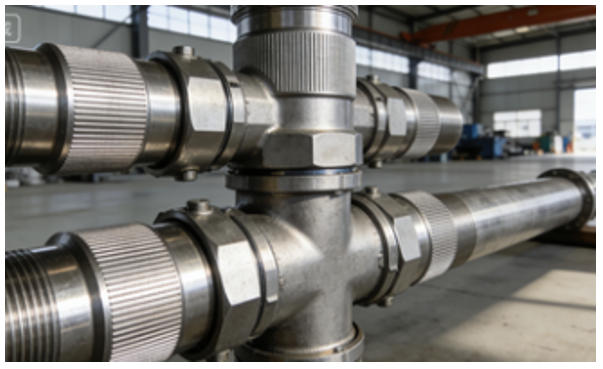

3. 带侧出口防喷管 (Side-Outlet Lubricator)
o 管体侧面有一个接口，用于试压、循环泥浆、放喷。型号通常带有 "SO" 标识。

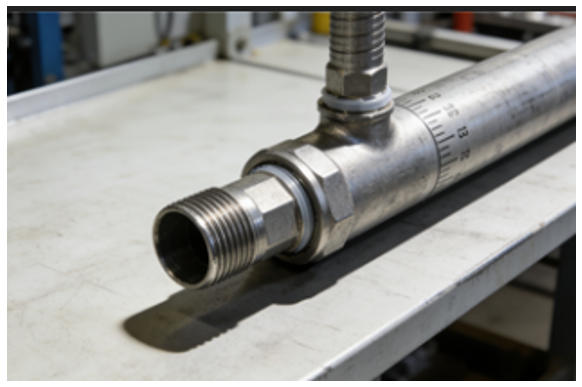

4. 防喷管短节 (Pup Joint)
o 长度极短（1ft - 5ft），型号通常只标注长度和连接方式，用于精确调整防喷管总高度。
5. 组合式防喷管 (Make-up Lubricator)
