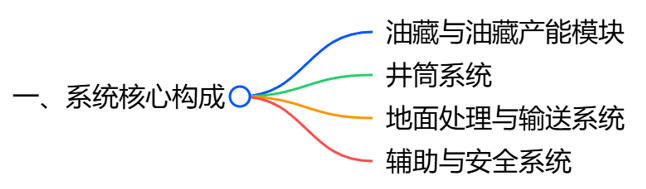

石油生产系统是从油藏到井口，再到分离、处理、储存与外输的全链条工程体系
① 油藏与油藏产能：这是整个系统的资源基础，包括油气储层的地质特征、压力分布、流体性质等，决定了油气的自然产出能力和开发潜力。
② 井筒系统：作为连接地下油藏与地面设施的关键通道，它涵盖了钻井、完井、套管、油管以及举升设备（如自喷、电潜泵、抽油机等），负责将油气从地层高效举升至地面。
③ 地面处理与输送：这是油气从井口到外输的核心环节，包括油气水分离、原油脱水脱盐、天然气净化、计量、储存以及管道或其他方式的外输等，确保产出物达到商品标准并安全输送。
④ 辅助与安全系统为保障主系统稳定运行，包括注水、注汽 / 聚合物等提高采收率（EOR）系统，以及供电、自动化监控、消防、环保处理和应急响应等设施。
1.油藏与油藏产能模块（Reservoir）
图中最下方的Reservoir（油藏）是整个系统的源头，标注了三个关键压力参数：
(1) Pwf：井底流压（Wellbore flowing pressure）
(2) Pˉ：油藏平均压力
(3) Pe：油藏边界压力
这三个压力直接决定了油藏的流入动态（IPR），是产能评估的核心依据。
2. 井筒系统（Wellbore）、
图中从油藏延伸到地面的是Wellbore（井筒），包括：
(1) 生产管柱（油管）：负责将油气从井底输送到井口。
(2) 井身结构：套管与水泥环（图中以绿色示意），用于稳定井眼、隔离地层。
(3) 流体在井筒中流动时，会产生压力损失，这对应了油管动态关系（TPR）的描述。
3. 地面处理与输送系统（Separators）
井口产出的油气水混合流体，首先进入Separators（分离器）：
(1) 第一级分离器：分离出天然气（Gas）。
(2) 第二级分离器：进一步分离出原油（Oil）和水（Water）。
分离后的各相流体，通过管道输送到后续的储存或外输设施，完成地面处理与输送环节。
4. 辅助与安全系统（Wellhead）
图中最上方的Wellhead（井口装置，采油树）是关键的控制与安全设备：
(1) 包含多个阀门和压力表，用于控制流体流量、调节井口压力。
(2) 作为紧急关断系统（ESD）的重要组成部分，保障生产安全。
