管道外组对器（External Pipe Alignment Clamp）

一、什么是管道外组对器

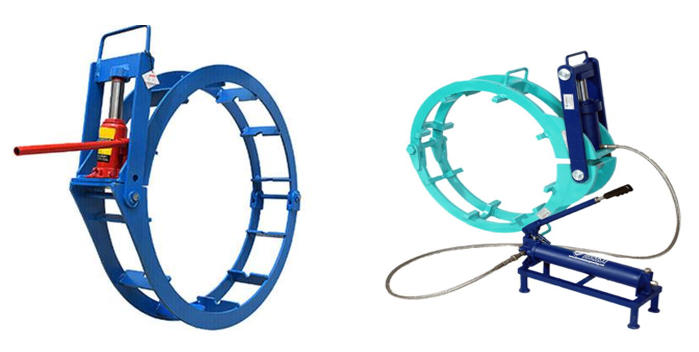

管道外组对器（External Pipe Alignment Clamp，简称EAC）是石油、天然气长输管道施工过程中用于管道焊接前组对定位的重要工装设备。它就像是管道焊接中的一个“大力士”和“精密尺”，能克服管材自重、地形不平等因素，保证焊口质量。

其主要作用是在焊接前将两根待连接钢管进行：

• 同轴度调整

• 错边量控制

• 坡口间隙调整

• 圆度校正

• 临时固定

确保焊接时两根管道达到设计要求，提高焊缝质量和一次焊接合格率。

二、工作原理

核心是“夹紧”和 “对齐”：

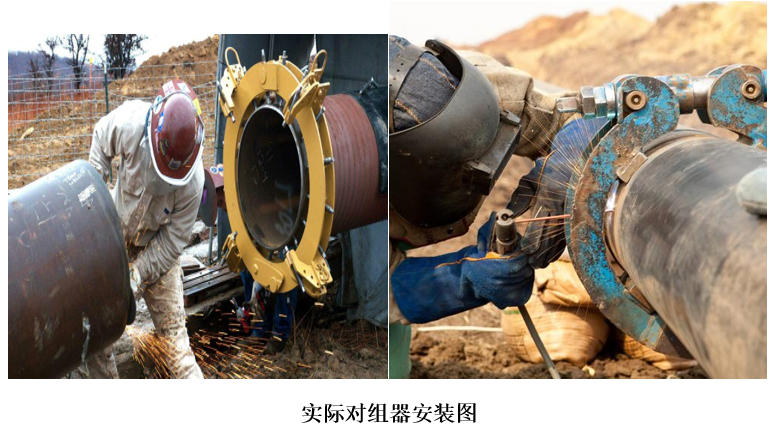

1.打开与包裹：操作人员打开对口器的开合端，将它像两瓣外壳一样，从侧面“抱”在需要连接的两根管道的端口处，并使其跨在焊缝位置正上方。

2.锁紧与固定：通过手动杠杆、丝杠或液压千斤顶等装置，将抱环牢牢锁紧。此时，对口器内圈的压块会紧紧压住两根管道的管壁，将它们初步固定在一个同心圆上。

3.精确调整：这是保证焊接质量的关键。操作人员利用对口器上的 “径向微调” 和 “轴向微调” 装置，进行精确校准：

①径向微调：消除两根管口在垂直方向上的“错边”，确保它们是绝对同心的。

②轴向微调：调整两根管口之间的距离（即“对口间隙”），这个间隙必须符合焊接工艺要求，不能太大也不能太小。

4.点焊固定：当所有参数都调整到完美状态后，焊工先在对口器的“窗口”或“桥板”间隙处进行“点焊”，将两根管道初步连接在一起。

5.拆卸：点焊完成后，对口器的使命就完成了。操作人员松开锁紧装置，将其从管道上取下，以便焊工进行后续的全面焊接。

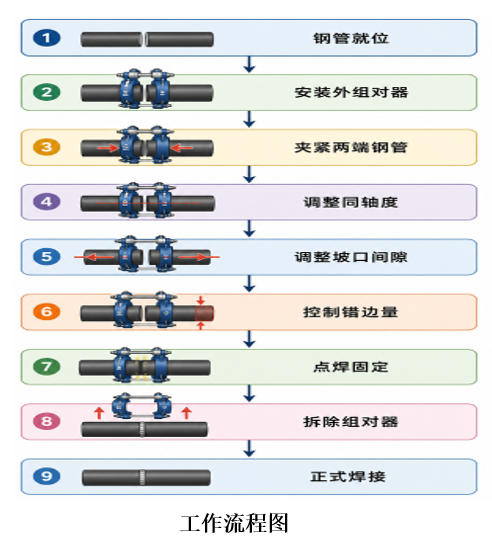

其核心流程如下图所示

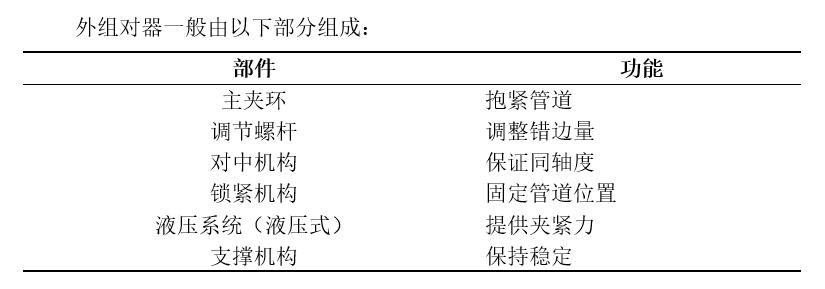

三、结构组成

四、常见类型

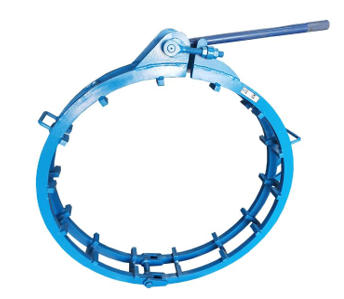

1. 机械式外组对器

机械式外组对器是目前应用最广泛的一种组对设备，主要通过丝杆、螺栓及机械传动机构实现管道夹紧和对中调节。施工过程中，操作人员通过旋转调节螺杆控制管道轴线位置、坡口间隙以及错边量，从而实现焊前精确组对。

其结构简单、维护方便、制造成本较低，对施工环境要求不高，特别适用于野外长输管道施工和中小口径钢管安装工程。虽然调节效率低于液压式设备，但具有可靠性高、故障率低等优点，在石油天然气管道建设中仍占有较大应用比例。

特点：采用丝杆调节、结构简单、成本低、维护方便

适用范围：DN100-DN600管径、普通陆地管线施工

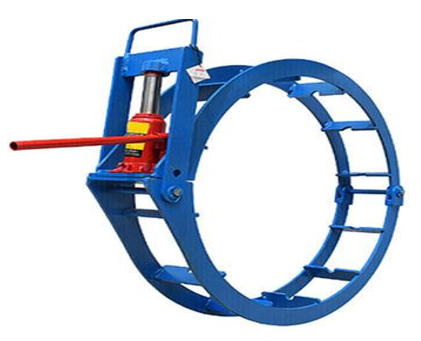

2. 液压式外组对器

液压式外组对器是在机械式组对器基础上发展起来的高效组对设备，通过液压缸提供夹紧力和调节力，可快速完成钢管定位、对中及间隙调整等工作。其夹紧力大、调节精度高，特别适用于大口径、厚壁以及高钢级管道施工。

与机械式设备相比，其施工效率可提高30%-50%，能够显著降低劳动强度，提高焊接一次合格率。

特点：液压驱动、夹紧力大、调节精度高、施工效率高

适用范围：大口径管道、高钢级管道、长输油气管道

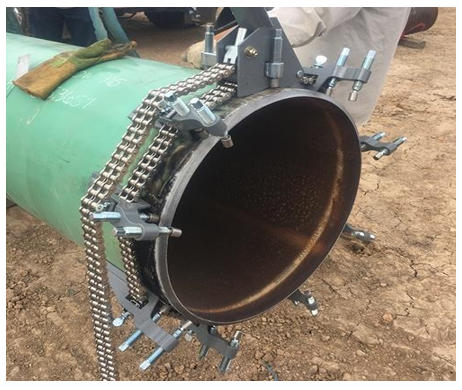

3. 链式外组对器

链式外组对器采用高强度链条环绕钢管，通过链条张紧机构实现管道固定和组对。与传统刚性夹环结构相比，链式组对器具有较强的管径适应能力，可适用于不同规格管道施工。

该设备重量较轻，携带方便，在站场改造、管道维修以及空间受限区域施工中具有明显优势。对于异径管连接、弯头安装以及特殊管件组对等复杂工况，链式外组对器能够提供较好的适应性和灵活性。

特点：链条包覆管道、适应多种管径、携带方便

适用范围：维修工程、站场施工、异径管组对

4. 智能液压外组对器（新型设备）

随着油气管道自动焊技术的发展，智能液压外组对器逐渐成为高端管道建设的重要装备。该设备集成激光测量、数字显示、自动调平和数据记录等功能，可实时监测管口错边量、间隙和同轴度，并自动完成精确调整。

智能组对器能够与自动焊机、焊接机器人和数字化施工管理平台联动，实现“组对—检测—焊接”一体化施工，大幅提高施工效率和焊接质量，是未来油气管道智能建造的重要发展方向。

特点：自动检测与调整、实时显示组对参数、数据可追、可与自动焊设备联动

五、外组对器特点

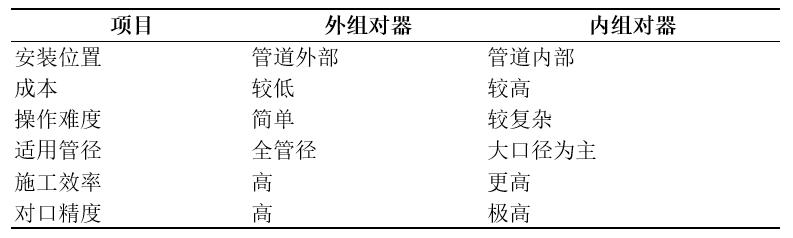

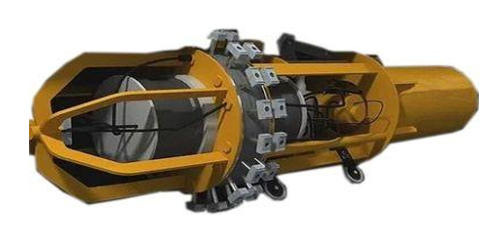

1. 与内组对器对比

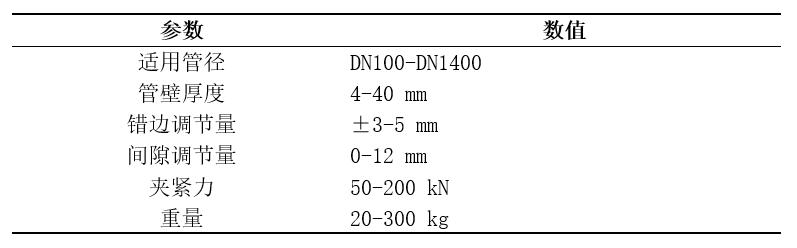

2.主要技术参数
