方钻杆作为钻柱系统顶端的专用构件,其工程价值远超出单一零件的功能范畴,它集中解决了深井钻探中“如何将地面大功率动力高效输入数千米井下”这一核心矛盾。在由方钻杆、普通钻杆、加重钻杆、钻铤直至钻头组成的钻柱序列中,方钻杆居于最顶端,直接承接转盘或顶驱系统的动力输入,并通过其方形或六方形截面的驱动段将扭矩逐级向下传递;该驱动段在传递扭矩的过程中允许钻柱沿轴向自由滑动,为钻头持续给进提供了运动学上的自由度。方钻杆的上端以反扣螺纹与水龙头相连,不仅承担着悬吊全部钻柱重量的载荷传递任务,更以其中空内孔为钻井液开辟了从地面直抵井底的高压通道,冷却钻头、携岩上返与井壁稳定均依赖于此。一根十余米长的方钻杆,实际上将动力输入、重量承载与流体循环三大钻井核心功能集于一身,并以区区数倍于常规钻杆的长度成为钻柱系统中功能密度最高的环节。方钻杆在材料层面选用高强度铬钼合金结构钢并施以严格的调质热处理,在结构上实施远超常规的壁厚设计与整体精锻成形工艺,在执行标准方面遵循API Spec 7-1及SY/T 6509的全程质量控制体系。正是这种从功能倒推结构、从工况决定选材的工程逻辑,使得方钻杆在极其有限的几何尺度内,承受着数百吨悬重与数十千牛·米交变扭矩的复合载荷而保持长期服役可靠性,在钻柱的“龙头”位置上以有限尺寸承载着无限责任。
图1 方钻杆的概述图
一、方钻杆的定义
方钻杆是构成钻柱系统的核心专用构件,其物理位置固定于钻柱的最上端,并以中空方形或六方形截面管材为基本结构特征,在钻井工程中承担着多重不可替代的职能。在转盘钻井模式下,方钻杆的核心任务是将地面转盘产生的旋转动力经由方补心精准地传递至方钻杆本身,进而驱动整个钻柱和底部钻头旋转,以切削和破碎地下岩层,即作为传递扭矩的动力入口;通过大钩、水龙头与方钻杆的串联承载结构,它必须悬吊起孔内全部钻具的数百吨重量,即同时充当承受全部悬重载荷的关键力链环节。当钻井作业采用涡轮钻具或螺杆钻具等井下动力钻具时,转盘不再驱动整个钻柱旋转,此时方钻杆的功能重心发生转移,其主要承担钻柱的全部悬重以及井下动力钻具工作时所产生的巨大反扭矩,并且仍须保持其中空内孔作为钻井液循环的唯一高压通道,以确保井底岩屑的及时上返和钻头冷却。在国际石油工程术语体系中,方钻杆的英文称谓多样,常见的有“kelly bar”(常直译为“方钻杆”或“凯氏方钻杆”)、“Kelly stem”、“hexagonal kelly”(特指六方钻杆)以及“square Kelly”(特指四方钻杆),而广义上的“kelly”一词在行业习惯中亦常泛指主动钻杆,其命名既反映了截面形状特征,也体现了其在钻柱顶端的主动驱动属性。

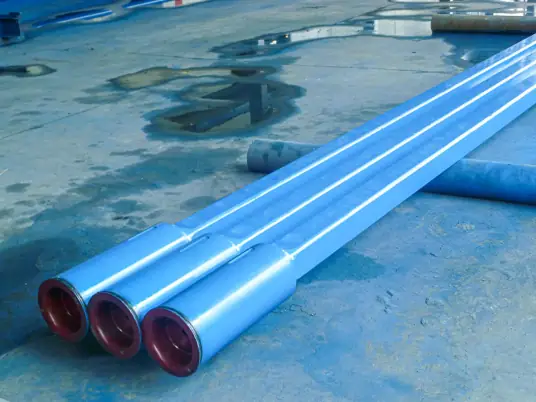

图2 方钻杆
二、方钻杆的结构
方钻杆安装于钻柱的最上端,其结构设计的优劣直接决定着整根钻柱的动力传递效率与承载安全性。从整体构造来看,一根完整的方钻杆由三部分组成:位于顶部的上接头、中部的驱动管体以及底部的下接头。上接头采用左旋母螺纹(即反扣螺纹)连接水龙头,当转盘带动方钻杆顺时针旋转钻进时,反扣螺纹恰好越转越紧,从根本上避免了因旋转振动导致水龙头连接松脱的风险;而下接头则采用右旋公螺纹连接第一根普通钻杆,与常规钻杆的旋向保持一致,便于井口上卸扣作业的标准化操作。方钻杆最具辨识度的特征在于其中部驱动管体的截面形状,根据钻井工艺需求,该截面主要分为正方形和正六边形两种型制,在石油天然气钻井领域,正方形截面占据绝对主导地位,而正六边形截面则多见于地质勘探类的小型钻机,前者因转角处应力集中系数相对可控且加工检测成熟而获广泛采用;方钻杆的壁厚通常达到普通钻杆壁厚的3倍左右,以4¼英寸规格为例,其壁厚一般超过25毫米,而同等外径的普通钻杆壁厚仅约8-10毫米,这一显著差异直接赋予了方钻杆远超常规钻杆的抗扭强度与抗弯刚度。在材质层面,方钻杆统一采用AISI 4145H或4142H等高强度铬钼合金结构钢制造,经整体精锻成形和调质热处理后,其抗拉强度可达930 MPa以上、屈服强度不低于689 MPa,这使得方钻杆能够在数百吨悬重和数十千牛·米交变扭矩的复合载荷下保持弹性变形而不发生塑性失稳。此外,方钻杆内部设有贯穿全长的中心水眼,该水眼在正方形截面的方钻杆中通常加工成正六边形孔道,这一几何选择是综合考虑了钻杆壁厚均匀性、内孔加工刀具的刚性和钻井液携岩水力学要求后的优化结果;钻井液经由水龙头进入方钻杆水眼后,沿整个钻柱内腔下行至钻头,携带岩屑从环空上返井口,从而完成冷却钻头与清洁井底的循环使命。综上,方钻杆通过“反扣接头+加厚方形管体+高强合金材料+六角形水眼”的结构集成,在单一构件上同时解决了大扭矩传递、重载悬吊和高压循环三个钻井工程核心问题,体现了石油装备设计中“结构决定功能”的精湛工程逻辑。

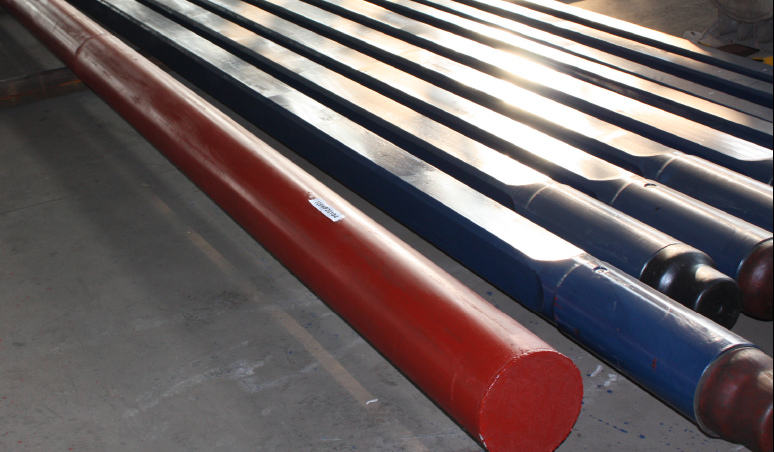

图3 地面旋转送进设备
三、方钻杆的功能
方钻杆安装于钻柱的最上端,在钻井作业中集动力传递、承载悬吊与流体输导三大核心功能于一体,是连接地面驱动系统与井下钻具的关键枢纽。在常规转盘旋转钻井方式下,方钻杆通过与转盘方补心的机械配合,将转盘输出的回转扭矩经由方钻杆的方形或六方形驱动段传递至整个钻柱及底部钻头,驱动钻头旋转以破碎地层岩石,同时方钻杆方形截面的独特设计使其在随转盘强制旋转的过程中,能够沿轴向在方补心内自由上下滑动,以适应钻进过程中因井深增加、钻头进尺或钻柱弹性伸缩而产生的轴向位移,这一“可旋转、可滑动”的双重特性正是方钻杆区别于普通钻杆的本质所在。与此同时,方钻杆充当钻柱悬吊系统的直接承载节点,其通过上接头连接水龙头,而水龙头又与大钩相连,从而将井架和绞车施加的提升力传导至整个井下钻具组合,承受钻柱及钻头的全部重力载荷(深井中通常可达数百吨),确保钻具在旋转钻进或起下钻作业中被安全悬持。在采用涡轮钻具或螺杆钻具等井下动力钻具钻进时,钻柱本体不再由转盘驱动旋转,但方钻杆依然承担着悬吊全部钻柱重量及抵抗井下动力钻具工作时所产生的反向扭矩的关键作用,以维持井下钻具的稳定姿态和工具面方位;此外,无论采用何种钻进方式,方钻杆的中空内孔始终作为钻井液由地面进入钻柱内部的唯一入口,为高压钻井液提供通畅无阻的循环通道,确保钻井液沿钻柱内壁下行至井底,完成冷却钻头、携带岩屑上返至地面及稳定井壁等不可或缺的辅助功能。

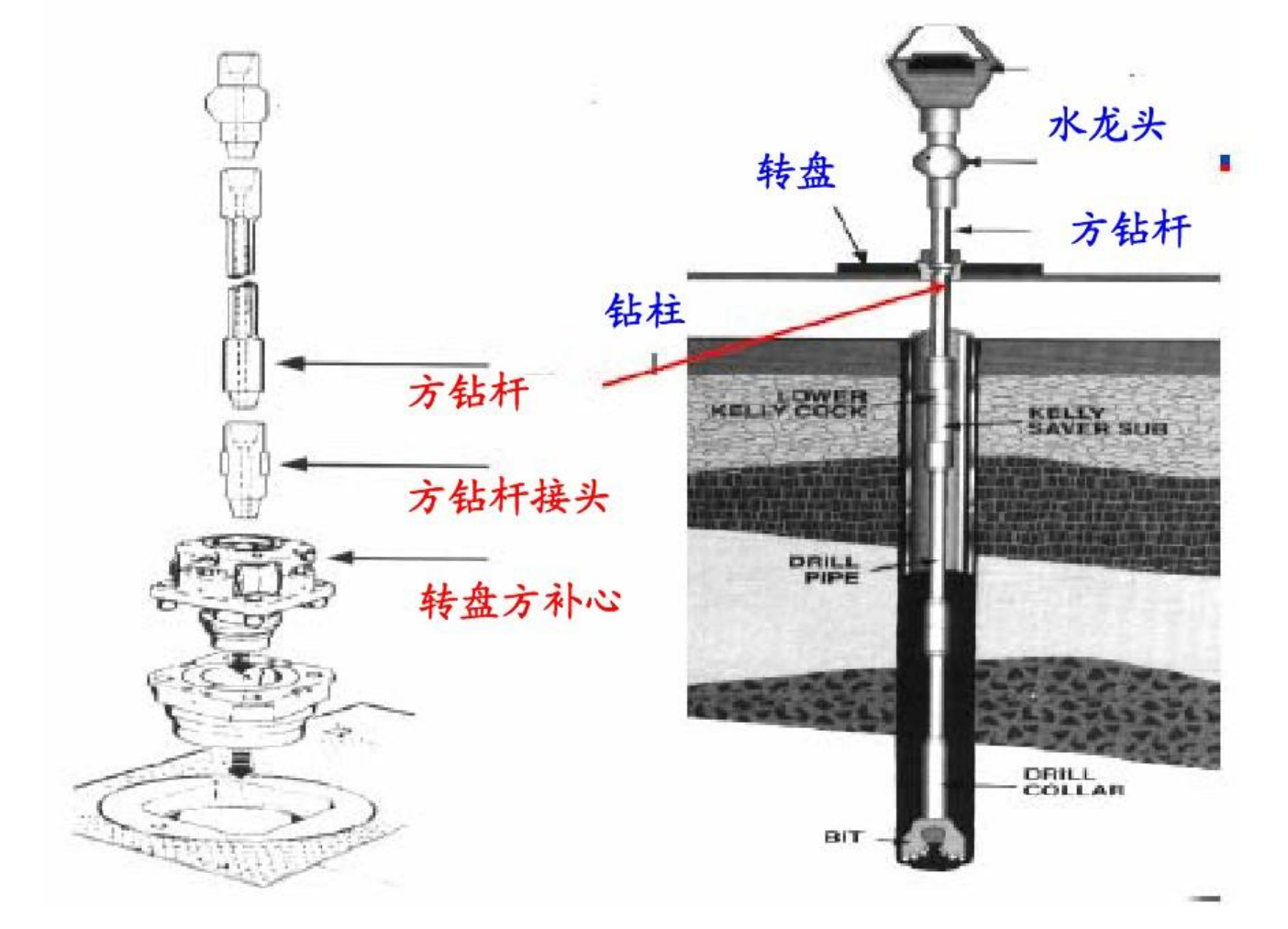

图4 方钻杆的功能
四、方钻杆的选用
方钻杆的选用需综合考量钻机类型、井深条件、扭矩要求及配套设备的兼容性,其核心在于根据钻井工程的具体工况确定合理的规格参数与结构型式。在规格选择上,方钻杆的截面尺寸(即对边宽度)应与钻机转盘方补心的内孔尺寸严格匹配,常见规格包括89 mm、108 mm、133.4 mm等;方钻杆的外径与壁厚需与钻柱中其余钻杆、钻铤的尺寸相协调,以确保整个钻柱的强度匹配和水力参数的一致性,壁厚通常为普通钻杆的三倍左右。在结构型式确定上,石油钻井以四方截面方钻杆为主,而地质勘探用小直径钻机则多采用六方截面,前者承载扭矩能力更强,适用于大功率转盘驱动的大型钻机,后者则更适合轻便型钻机的小扭矩作业场景。方钻杆的选用还必须满足相应的技术标准与质量认证要求,产品执行SY/T 6509(现行有效版本为SY/T 6509-2023)或API Spec 7-1规范,并通过ISO 9001认证及APQP&PPAP开发流程生产;其铣削加工后的尺寸精度、螺纹参数、力学性能(如布氏硬度285~341 HB、夏比冲击功≥54 J)均须达到上述标准的规定。方钻杆通常采用AISI 4145H或4142H合金结构钢制造,并在全长范围内进行调质热处理,以满足传递巨大扭矩和承受钻柱全部重量的苛刻服役要求。

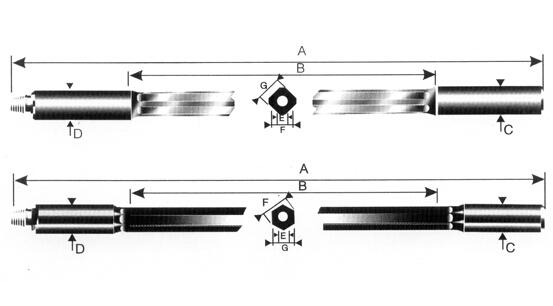

表1 四方钻杆技术参数
| 规格 | 总长度(ft) | 驱动段长度(ft) | 上部连接标准-扣型 | 上部连接标准-OD | 上部连接选用-扣型 | 上部连接选用-OD | 下部连接标准-扣型 | 下部连接标准-OD | 下部连接选用-扣型 | 下部连接选用-OD | 内径(in) | 驱动E | 驱动F | 驱动G | 重量标准(lbs) | 重量选用(lbs) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 2 1/2 | 40,46 | 37,43 | 6 5/8 REG | 7 3/4 | 4 1/2 REG | 5 3/4 | NC 26 (2 3/8 IF) | 3 3/8 | - | - | 1 1/4 | 3 1/4 | 2 1/2 | - | 410,465 | 360,420 |
| 3 | 40,46 | 37,43 | 6 5/8 REG | 7 3/4 | 4 1/2 REG | 5 3/4 | NC 26 (2 3/8 IF) | 4 1/8 | - | - | 1 3/4 | 3 7/8 | 3 | - | 495,560 | 450,515 |
| 3 1/2 | 40,46,54 | 37,43,51 | 6 5/8 REG | 7 3/4 | 4 1/2 REG | 5 3/4 | NC 26 (2 3/8 IF) | 4 3/4 | - | - | 2 1/4 | 4 3/7 | 3 1/2 | - | 600,670,780 | 555,630,730 |
| 4 1/4 | 40,46,54 | 37,43,51 | 6 5/8 REG | 7 3/4 | 4 1/2 REG | 5 3/4 | NC 46(4 IF) or NC50(4 1/2 IF) | 6 or 6 3/8-6 1/2 | - | - | 2 4/5 | 5 1/2 | 4 1/4 | - | 825,940,1070 | 780,890,1040 |
| 5 1/4 | 40,46,54 | 37,43,51 | 6 5/8 REG | 7 3/4 | - | - | NC 50 or 5 1/2 FH or NC56 | 7 | - | - | 3 1/4 | 6 3/4 | 5 1/4 | - | 1250,1430,1670 | - |
| 6 | 40,46,54 | 37,43,51 | 6 5/8 REG | 7 3/4 | - | - | 6 5/8 FH | 8 | - | - | 3 1/2 | 7 5/8 | 6 | - | 1670,1920,2250 | - |
表2 六方钻杆技术参数
| 规格 | 总长度(ft) | 驱动段长度(ft) | 上部连接标准-扣型 | 上部连接标准-OD | 上部连接选用-扣型 | 上部连接选用-OD | 下部连接标准-扣型 | 下部连接标准-OD | 下部连接选用-扣型 | 下部连接选用-OD | 内径(in) | 驱动E | 驱动F | 驱动G | 重量标准(lbs) | 重量选用(lbs) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 3 | 40,46 | 37,43 | 6 5/8 REG | 7 3/4 | 4 1/2 REG | 5 3/4 | NC 26 (2 3/8 IF) | 3 3/8 | - | - | 1 1/4 | 3.375 | 3 | - | 450,500 | 400,555 |
| 3 1/2 | 40,46,54 | 37,43,51 | 6 5/8 REG | 7 3/4 | 4 1/2 REG | 5 3/4 | NC 31 (2 7/8 IF) | 4 1/8 | - | - | 1 3/4 | 3.937 | 3 1/2 | - | 580,670,780 | 535,620,730 |
| 4 1/4 | 40,46,54 | 37,43,51 | 6 5/8 REG | 7 3/4 | 4 1/2 REG | 5 3/4 | NC 38 (2 3/8 IF) | 4 3/4 | - | - | 2 1/4 | 4.781 | 4 1/4 | - | 750,840,980 | 700,800,940 |
| 5 1/4 | 40,46,54 | 37,43,51 | 6 5/8 REG | 7 3/4 | - | - | NC 46(4 IF) or NC50(4 1/2 IF) | 6 or 6 3/8-6 1/2 | - | - | 2 13/16 or 3 1/4 | 5.9 | 5 1/4 | - | 1020,1170,1350 | - |
| 6 | 40,46,54 | 37,43,51 | 6 5/8 REG | 7 3/4 | - | - | NC50 or 5 1/2 FH or NC56 | 7 | - | - | 3 1/2 | 6.812 | 6 | - | 1320,1500,1770 | - |
