钢丝投捞式封堵器

钢丝投捞式堵塞器是一类广泛应用于油气井井下作业中的临时封堵工具，具有下入方便、坐封可靠、承压能力较强以及可重复回收等特点。该类工具通常借助钢丝作业方式下入井筒，在目标位置完成锁定与密封，从而实现井筒流体通道的临时隔离；作业结束后，再通过专用打捞工具将其提出井筒，以恢复井筒通道。与一次性或不可捞式封堵工具相比，钢丝投捞式堵塞器在分层作业、井下测试、修井施工及完井辅助作业中具有更高的灵活性和经济性。本文围绕钢丝投捞式堵塞器的基本概念、结构组成、工作原理、技术特点及现场应用进行系统介绍，以期为相关井下工具的认识与应用提供参考。

1 引言

在油气井完井、修井、测试及分层施工过程中，常常需要对井筒内特定位置进行临时封堵，以建立上下隔离的压力环境，为后续施工提供安全、稳定的作业条件。传统封堵方式在某些工况下存在起下管柱工作量大、施工周期长、后续恢复困难等问题，难以满足现代井下作业对高效率、低风险和可重复操作的要求。为适应这一需求，钢丝投捞式堵塞器逐渐成为井下临时封堵与隔离作业中的重要工具之一。

钢丝投捞式堵塞器兼具“投送”和“回收”两项功能。其能够通过钢丝作业快速下入井筒，在预定深度完成坐封与密封，并在作业结束后通过打捞方式顺利提出。该类工具不仅提高了施工效率，而且减少了复杂管柱操作对井下工况的干扰，因此在现代油气井井下作业中具有较高的应用价值。

2 钢丝投捞式堵塞器的基本概念

钢丝投捞式堵塞器是指一种利用钢丝作业方式下入井内，在预定位置形成临时密封封堵，并能够通过打捞工具回收的井下隔离工具。其主要功能是对井筒内某一段流体通道进行封闭，使工具上部与下部形成相互隔离的压力系统，从而满足测试、检修、分层施工、完井转换及井控辅助等作业要求。

从功能属性上看，钢丝投捞式堵塞器并非永久性封堵装置，而是一种可回收、可重复使用的临时隔离工具。其设计目标不仅在于实现井下可靠封堵，而且在于保证工具在井下压差条件下仍具备良好的解封与打捞能力。因此，这类工具同时强调锁定可靠性、密封稳定性、承压能力及回收便利性。

3 结构组成

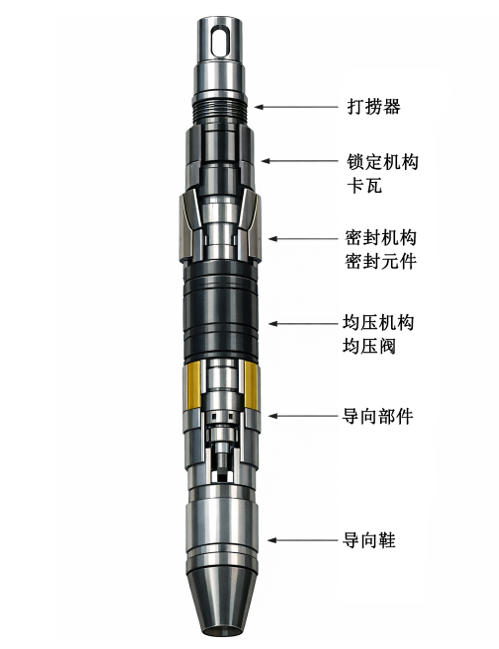

尽管不同厂家、不同井况下使用的堵塞器在具体结构上存在差异，但钢丝投捞式堵塞器通常由打捞部件、锁定机构、密封机构、均压机构及导向部件等部分组成。

3.1 打捞部件

打捞部件通常位于工具上端，是后续回收作业时与打捞工具连接的关键部位。常见形式为打捞颈或打捞接头。该部分的主要功能是在井下作业完成后，为钢丝打捞工具提供可靠的接合位置，从而实现工具的起出。打捞部件的设计直接影响堵塞器的回收成功率和作业安全性。

3.2 锁定机构

锁定机构是堵塞器在井下实现稳定坐封的核心组成部分，其常见形式包括卡瓦、锁爪、锁环及楔形支撑件等。工具到达预定位置后，锁定机构在机械力作用下展开并与井筒内壁或工作筒锁定槽配合，使堵塞器固定在目标位置，防止其在压差、振动和流体冲击作用下发生窜动。锁定机构的可靠性直接关系到工具的承压稳定性和施工安全性。

3.3 密封机构

密封机构是实现井筒隔离的关键功能单元，通常由胶筒、密封圈、密封环或其他弹性密封元件组成。坐封过程中，密封元件在轴向载荷作用下发生径向膨胀，与井筒内壁或工作筒密封面紧密贴合，从而形成有效的流体密封屏障。密封机构的性能决定了堵塞器的封堵效果及抗串漏能力。

3.4 均压机构

在堵塞器长期承压后，其上下两侧往往形成一定压差。若在未均压条件下直接进行打捞回收，容易出现解封困难、打捞受阻甚至工具损坏等问题。因此，许多钢丝投捞式堵塞器都配有均压或泄压机构。该机构能够在回收前逐步释放上下压差，为后续解锁和起出创造有利条件。

3.5 导向部件

导向部件通常位于工具下部，其作用是提高堵塞器下入过程中的通过性和入座稳定性，避免工具在进入目标工作位置时发生偏斜、卡阻或误坐封。导向部件虽不直接参与密封和承压，但对整体下井成功率具有重要影响。

4 工作原理

钢丝投捞式堵塞器的工作过程一般包括下入、坐封、承压隔离、均压和打捞回收五个阶段。

首先，在地面将堵塞器与相应的投送工具连接，通过钢丝作业方式将其下入井筒，并送至设计井深或指定工作位置。该阶段要求工具具有良好的通过性和定位能力，以保证其能够准确到达目标位置。

其次，当堵塞器到达预定位置后，通过设定工具触发内部机构动作，使锁定机构展开并与井筒内壁或工作筒锁槽啮合，同时密封机构在轴向受力下实现径向扩张，最终形成稳定的机械固定和流体密封。此时，堵塞器完成坐封过程。

再次，坐封成功后，井筒被分隔为上下两个相互隔离的区域。堵塞器开始承担隔离流体和承受压差的作用，从而为测试、修井、分层施工等作业提供必要的井下条件。在这一阶段，工具的锁定能力和密封能力是其发挥功能的基础。

完成井下施工后，进入工具回收阶段。为避免因上下压差过大而造成强行打捞困难，通常首先启动均压机构，逐步释放堵塞器两侧的压差。当压差趋于平衡后，再利用钢丝打捞工具与打捞颈连接，触发解锁动作，使锁定机构退出工作状态，最后将堵塞器安全提出井筒。

因此，钢丝投捞式堵塞器的工作原理可概括为：通过钢丝下入实现工具投送，通过机械锁定和弹性密封实现井下隔离，通过均压和打捞机构实现安全回收。

5 技术特点

与其他井下封堵工具相比，钢丝投捞式堵塞器具有以下几个较为突出的技术特点。

第一，施工效率较高。该类工具通常可通过钢丝方式完成下入和回收，相较于依赖大规模起下管柱的作业方式，现场操作更为简便，能够在一定程度上缩短施工周期。

第二，临时隔离能力较强。依靠锁定机构与密封机构的协同作用，钢丝投捞式堵塞器能够在井下形成较可靠的临时隔离屏障，满足一定压差条件下的封堵需求。

第三，可回收性好。该类工具最显著的优势在于能够在完成作业后被打捞回收，避免了一次性封堵工具长期滞留井下的问题，有利于后续恢复生产和工艺转换。

第四，适应性较强。钢丝投捞式堵塞器可应用于测试、检修、分层施工、完井转换及部分带压作业等多种场景，具有较广的工程适用范围。

第五，安全性相对较高。设置均压机构后，可在打捞前有效平衡压差，减少工具强行释放带来的风险，提高井下回收作业的可控性。

6 主要应用场景

钢丝投捞式堵塞器在油气井井下作业中具有广泛应用，其典型场景主要包括以下几个方面。

一是在井下测试作业中，用于建立临时压力屏障，使测试区间与其他井段隔离，保证测试结果的准确性和可控性。

二是在修井和检修作业中，用于临时封堵井下通道，便于对井口设备或井下工具进行维护、更换和检修。

三是在分层施工中，用于对特定层位进行隔离，从而实现分层测试、分层注采或分层改造，提高施工针对性。

四是在完井及工艺转换作业中，用于临时隔离目标井段，为封隔器坐封、管柱转换及其他完井操作提供辅助条件。

五是在部分井控辅助场景中，用于快速建立井下临时隔离，降低井下流体窜流对地面施工的影响。

7 现场应用中需关注的问题

尽管钢丝投捞式堵塞器具有较多优点，但其现场应用效果仍受到井下环境、结构设计和施工工艺等多种因素影响。在工程应用中，通常需要重点关注以下几个方面。

首先是锁定可靠性。若锁定机构与井筒或工作筒配合不良，可能导致工具窜动甚至失坐封，从而影响封堵效果。

其次是密封性能。在高温、高压或腐蚀性流体环境下，密封元件的材料性能和适配能力直接影响堵塞器的密封质量。若密封失效，则可能出现串漏现象，影响施工安全。

再次是承压能力。堵塞器必须根据井下压差条件合理选型，确保在预期工况下不会发生结构失稳、密封失效或局部损坏。

最后是回收能力。在井下长期工作后，若存在压差未完全释放、沉积物卡阻或机构腐蚀磨损等问题，均可能增加打捞难度。因此，在工具设计和施工流程中必须充分考虑均压和解封措施。

8 总结

钢丝投捞式堵塞器是一种兼具投送、封堵、承压和回收功能的井下临时隔离工具，在现代油气井测试、修井、分层施工及完井作业中发挥着重要作用。其通过钢丝作业方式实现快速下入，通过锁定机构和密封机构完成井下坐封与隔离，再通过均压和打捞装置实现安全回收，体现出较高的施工效率和较强的工程适应性。

总体而言，钢丝投捞式堵塞器的核心优势在于其良好的可回收性和临时隔离能力。随着井下作业向高效化、精细化和低风险方向发展，该类工具将在复杂井况和多工艺协同作业中展现出更大的应用潜力。未来，其研究和改进方向可进一步集中在高承压能力、复杂井况适应性、密封可靠性以及回收成功率等方面。
