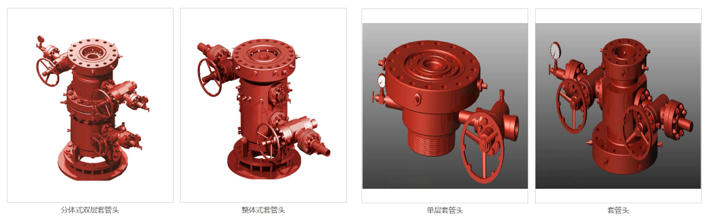

套管头是井筒工程中连接套管与井口装置的关键部件，既是承载结构的重要环节，也是压力控制系统的核心组成部分。它主要用于实现各层套管之间、套管与防喷器及采油气井口之间的有效连接与支撑。
其下端通常通过螺纹与表层套管固定，上端则借助法兰或卡箍与防喷器或井口装置连接，从而形成整体的受力与密封系统。套管头内部可安装悬挂器，用于承受并支撑后续下入套管的重量；它能够承受防喷器及井口装置的附加载荷，并在内外套管之间形成可靠的环空密封，以保证井筒压力的可控性与作业安全性。套管头还预留有释放通道，可用于排放和调节套管柱之间的环空压力，防止异常压力积聚；在需要时可为井下作业提供接口，便于实施酸化、压裂、挤水泥等钻采工艺措施。作为井口装置的基础单元，套管头不仅承担着机械支撑作用，更是实现井控与后续采油气工艺顺利开展的重要保障。
套管头的特点
• 多样化连接方式：套管头既可采用螺纹连接，也可通过卡瓦结构实现快速安装，操作便捷，适应不同施工需求。
• 高效密封设计：采用刚性与橡胶复合密封结构，并可根据需要配备金属密封件，确保在高压和复杂工况下依然具备可靠的密封性能。
• 辅助装置齐全：配有防磨套及专用取出工具，便于防磨套的更换与拆卸，同时可用于套管头本体的试压作业。
• 功能拓展性强：上法兰预留有试压口和二次注脂装置，方便进行压力监测与密封增强。
• 灵活侧翼设计：侧翼阀门可按用户需求配置，实现压力释放、流体注入及特殊工艺操作的多样化用途。
套管头的主要功能
• 承载作用：通过悬挂装置支撑除表层套管以外的各层套管重量，并同时承受防喷器组合及井口装置的附加载荷。
• 稳定与安全保障：提升钻井井口整体的结构稳定性，为井控提供坚实基础。
• 压力调控：在套管环空之间设置压力释放通道，可以排放积聚压力，也能够在紧急情况下向井筒注入钻井液、灭火剂或其他流体，实现控压与安全处置。
• 特殊工艺通道：为钻采过程中实施多种作业提供接口，如侧孔补注水泥以改善固井质量，或在酸化压裂时通过侧孔加压来平衡油管内外压力。
为了便于记忆，可以将套管头的作用概括为以下四句话：
1. 悬挂各层套管重量；
2. 支撑井口防喷装置；
3. 实现环空密封控制；
4. 提供工艺作业通道。
套管头的分类
1. 按套管连接方式

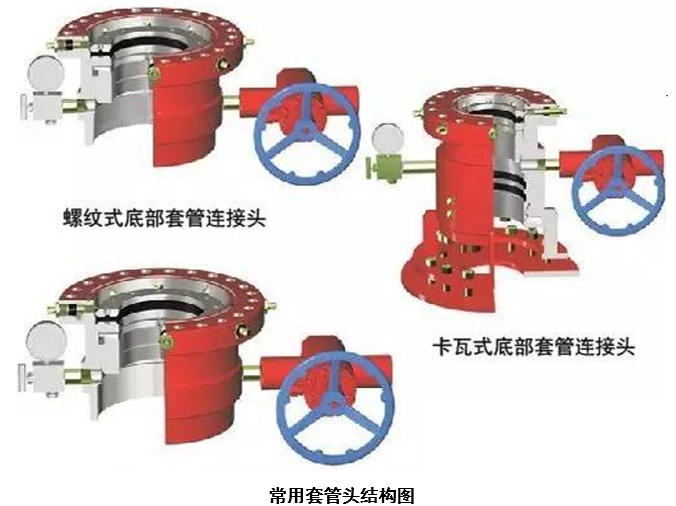

根据与表层套管的连接方式不同，套管头可分为 卡瓦式、螺纹式和焊接式 三类，每种结构形式各有特点和适用范围。
（1） 卡瓦式连接
a) 采用WD型卡瓦实现与表层套管的固定，并辅以BT型二次密封结构，形成可靠的密封。
b) 安装时无需精确计算套管下入深度，不受施工环境和气候条件影响。
c) 施工操作简便、安全、效率高，且能够满足不同规格套管的使用需求。
d) 该类型常用于施工效率要求较高、工况条件复杂的井。
（2） 螺纹式连接
a) 套管头底部可通过多种螺纹规格与表层套管相连，适应性强。
b) 可根据需求加工成不同扣型，如 CSG 扣、LCSG 扣、BCSG 扣、TM 扣等，以满足不同工艺和强度要求。
c) 螺纹连接形式精度较高，适合地层压力较稳定的井筒条件。
（3） 焊接式连接
a) 采用套焊方式直接与表层套管固定，整体性和抗振动能力强。
b) 焊接环空设计有 试压孔，可在施工后进行压力验证，确保焊接质量。
c) 可适配多种套管规格，如20"、13⅜"、9⅝"、7"、5½"等，使用范围广。
d) 适合对密封可靠性和机械强度要求较高的深井或特殊井。
2. 按悬挂套管层数方式
根据可悬挂的套管层数，套管头可分为 单级、双级和三级。

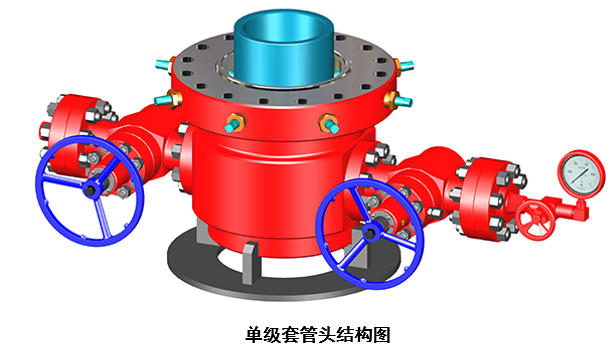

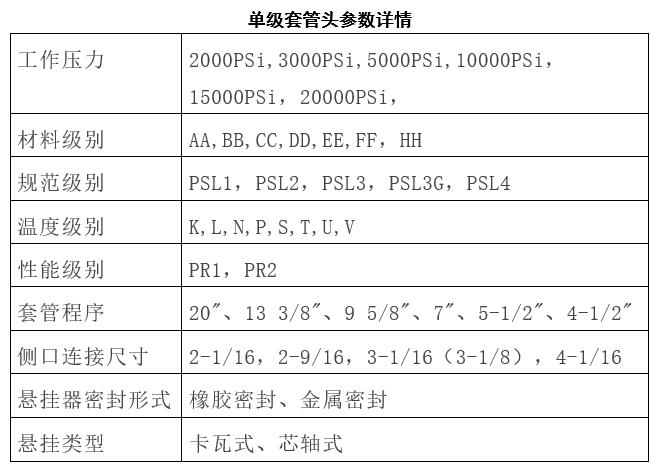

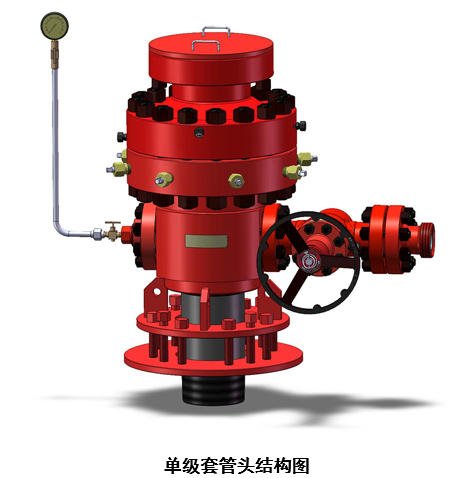

a) 单级套管头：结构相对简单，主要应用于低压浅层地层的生产井，经济性较好。

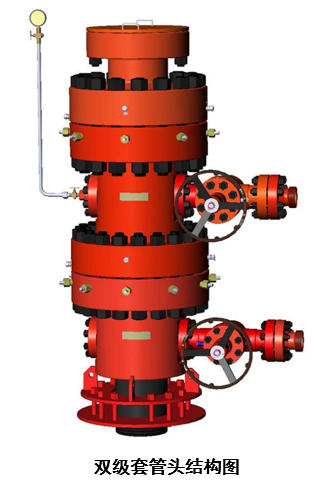

b) 双级套管头：适用范围最广，多用于地层压力分布较为清晰、钻井条件常规的区域，是目前使用量最大的类型。

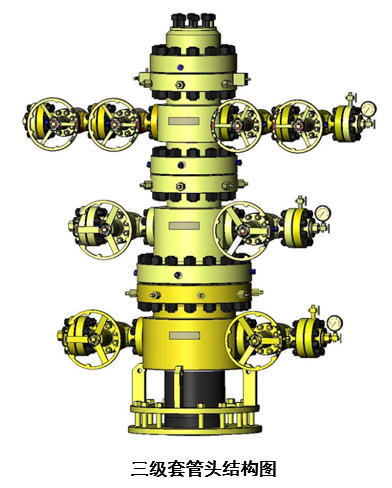

c) 三级套管头：通常用于高压、深层或勘探井，能满足复杂工况下多层套管悬挂与环空密封的需求，安全性和可靠性更高。
