---

闸门刺漏

从针眼般的泄漏点看懂冲蚀 腐蚀与安全处置

高压介质从局部薄弱点逸出时 小孔也可能形成高能射流

现场口语中的闸门刺漏，通常指闸阀或其相邻承压部位出现小孔、细缝或局部穿透，介质形成细小但有方向性的喷射。它可能发生在阀体、阀盖、焊补处、法兰邻近区域，也可能由阀座密封面内漏长期冲刷后逐步发展。不同企业对这个词的使用并不完全相同，因此判断时应同时说明泄漏位置、介质、压力和阀门状态。

一分钟读懂刺漏

• 小孔不等于小风险。喷口越小，局部流速可能越高，射流可继续切削周围金属。
• 外漏与内漏要分清。内漏是关阀后介质越过密封副；外漏是介质进入环境，两者可相互促进。
• 闸阀通常不宜长期用于节流。闸板处于小开度时，窄缝会把压差集中到很小区域。
• 处置的第一目标是控人、控源、控点火源。任何堵漏或紧固都必须建立在风险评估和批准方案上。

刺漏是怎样形成的

闸阀全开时，流道通常较顺直；全关时，密封副承担截断任务。最危险的工况之一，是阀门长期停在小开度或密封面已经受损：压差被压缩在狭窄通道内，介质高速通过，颗粒反复撞击同一片区域，原有的微小缺口会逐步扩大。

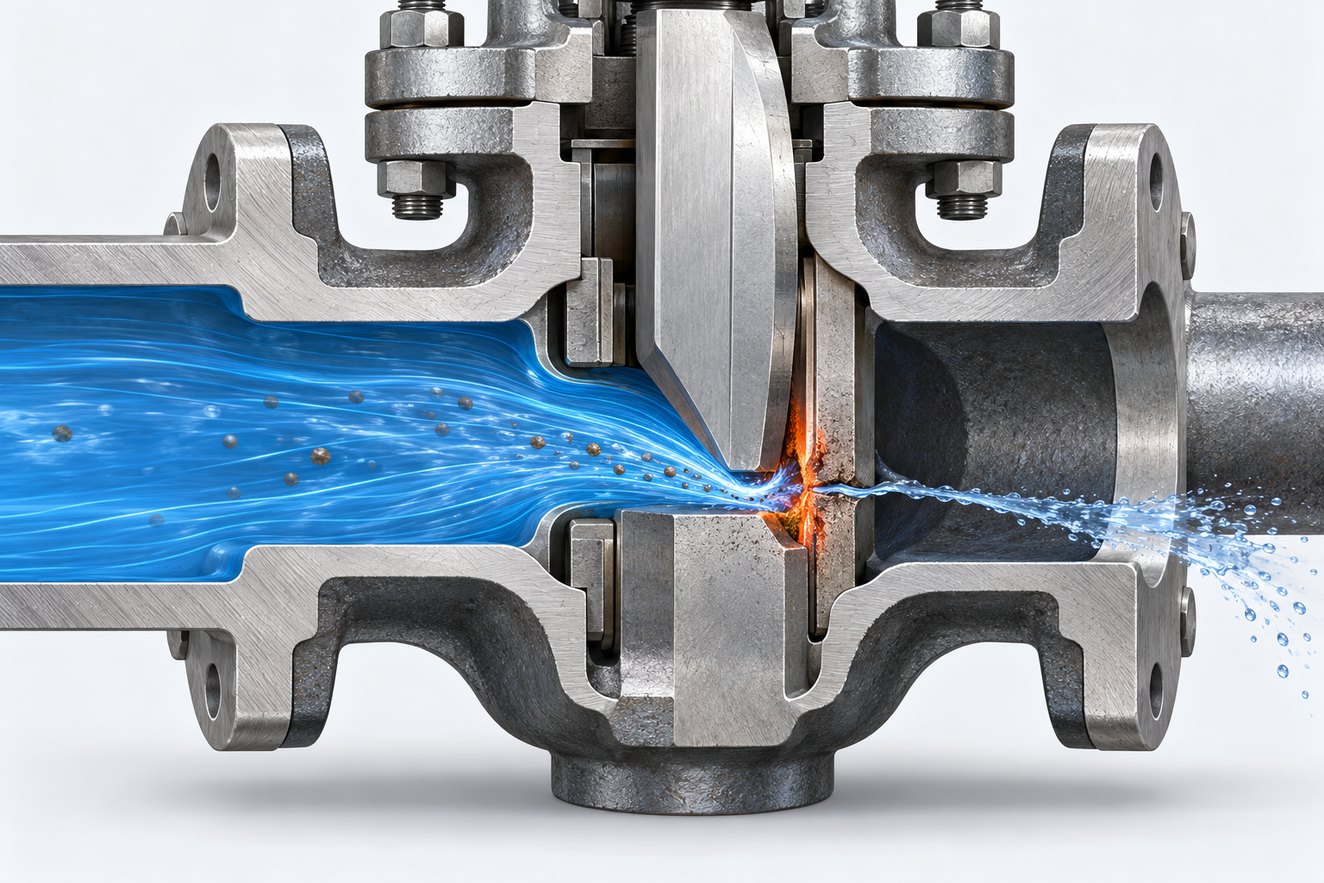

示意图 小开度或密封缺口使流束集中 冲蚀点会沿局部流路继续发展

局部高速射流

当压差集中在密封缺口、沟槽或微孔上，介质会加速。气体泄漏常伴随尖锐声响和明显降温；液体中若出现闪蒸或空化，气泡的生成与破灭会增加表面损伤。具体表现取决于介质相态、温度和下游压力。

颗粒冲蚀

砂粒、焊渣、腐蚀产物等固体颗粒会随流束撞击阀座、闸板边缘和阀体转弯处。颗粒浓度、硬度、撞击角度和速度共同决定磨损速率。冲蚀形成沟槽后，流量进一步集中，损伤可能加速。

腐蚀与减薄

含水、酸性组分、氯离子或沉积物可造成均匀腐蚀、点蚀或垢下腐蚀。保温层进水还可能引起保温层下腐蚀。腐蚀先削弱壁厚，随后射流把薄弱处贯穿，现场看到的针孔只是最后一步。

缺陷与应力的叠加

铸造缺陷、焊补质量、材料不匹配、残余应力、振动和温度循环都可能提供起裂或优先腐蚀位置。它们未必单独导致刺漏，却会让损伤更容易在局部集中。

现场信号如何判断

刺漏早期不一定有明显液滴。巡检人员应把声音、温度、气味、检测仪读数和壁厚趋势放在一起判断，不要只凭肉眼寻找湿痕。

为什么针孔也危险

小泄漏点常给人一种还能观察的错觉，但承压介质通过微孔时会形成集中射流。射流可能割伤皮肤，也可能把液体注入组织；可燃或有毒介质还会形成看不见的危险区域。随着孔口扩大，泄漏量和影响范围可能迅速变化。

• 人员风险 高压喷射 低温冻伤 高温灼伤 中毒 窒息和噪声伤害。
• 火灾爆炸风险 可燃介质遇静电 热表面或非防爆设备可能被点燃。
• 设备风险 射流继续冲刷孔口 邻近保温 支架 仪表和电缆也可能受损。
• 环境风险 少量连续泄漏也会造成污染 挥发性介质还可能沿地沟或低洼处聚集。

发现刺漏后的现场处置

以下顺序适用于一般性安全沟通，现场应以企业应急预案、工艺卡和指挥人员指令为准。涉及有毒、可燃、低温或高温介质时，应立即提高警戒等级。

1. 停止靠近，不用手、纸张或身体任何部位寻找漏点，也不要敲击、拧紧或擅自堵塞承压部位。
2. 从上风向或侧上风向撤到安全位置，报告中控和现场负责人，说明设备位号、位置、介质、可见现象和人员情况。
3. 设置警戒区并控制点火源。使用与危险区域等级相符的检测仪器，持续监测可燃气、有毒气和氧含量。
4. 按批准的工艺方案隔离、泄压、排空或置换。确认上下游阀位和能量隔离，防止困液升压或倒流。
5. 由具备资质的人员评估后实施维修。带压堵漏、夹具或临时包覆属于专项工程措施，不能当作常规巡检动作。
6. 恢复运行前查明失效机理，确认承压完整性、密封性能和联锁状态，并建立复检点。

哪些动作应当避免

• 不要站在射流方向或可能扩展的破口前方。
• 不要用手套、抹布或木楔直接压住漏点。
• 不要在未确认介质和压力前拆保温、松螺栓或操作阀门。
• 不要因泄漏量暂时稳定而缩小警戒范围。

如何把刺漏消灭在针孔之前

预防依赖基准数据和趋势复测 单次合格不能替代全寿命管理

选型和操作

按介质、压力、温度、固含量和关断等级选择阀门及内件材料。普通闸阀应尽量在全开或全关状态工作；需要长期调节流量时，应选用适合节流的阀型。阀门启闭过快也可能引起压力波动，应按操作规程控制速度。

腐蚀和杂质控制

控制游离水、固体颗粒和腐蚀性组分，结合工艺条件使用过滤、排污、清管、脱水或缓蚀措施。对保温层下腐蚀风险高的区域，要检查防水层和保温结构。任何化学处理都应由工艺与腐蚀专业确认。

检测和趋势管理

新装或检修后建立壁厚基线，在阀体低点、缩流区、焊补区和历史失效点布置固定测点。复测时保持仪器、耦合、位置和表面处理的一致性。若发现局部低值，应扩大扫查范围，而不是只复测原来的一个点。

一次失效分析要回答什么

维修完成不等于问题关闭。有效的失效分析至少要把现场位置、运行工况、材料状态和损伤形貌对应起来，确认是冲蚀主导、腐蚀主导，还是缺陷与应力共同作用。只有原因与措施一一对应，复发风险才会下降。

• 漏点位于阀体、阀盖、密封副、焊缝还是相邻管段。
• 失效前阀门处于全开、全关还是小开度，压差和流量是否变化。
• 介质中是否含水、固体颗粒、腐蚀性组分或两相流。
• 壁厚减薄是点状、沟槽状还是大面积分布，断口和腐蚀产物有何特征。
• 同类阀门是否存在相同工况，检验范围是否需要扩展。
• 更换材料、调整工况、改变阀型或缩短检验周期后，如何验证措施有效。

给巡检人员的记忆点

听见异常声 先远离 看见细雾或结霜 先警戒 发现壁厚下降 先看趋势 需要靠近或堵漏 先等批准方案

闸门刺漏的真正价值，不在于记住一个故障名称，而在于识别它背后的失效链条。密封面的一道小沟槽、工况中的一次长期小开度、壁厚曲线的一次异常下降，都可能是早期信号。把阀门当作承压系统的一部分管理，才能在针孔出现之前采取行动。
